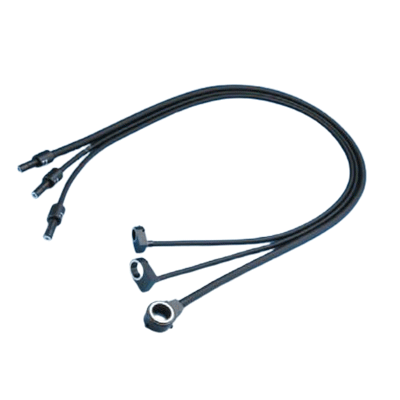

リングライトガイド

• 品名（型式）
• ファイバ
• リング内径 (mm)
• ファイバ長 (mm)
• チューブ

• MRP16-1500V
• プラスチック
• φ16
• 1500
• SUS + PVC

• MRP25-1500V
• プラスチック
• φ25
• 1500
• SUS + PVC

• MRG31-1000S
• ガラス
• φ31
• 1000
• SUSフレキ

• MRG31-1500S
• ガラス
• φ31
• 1500
• SUSフレキ

• MRP31-1000S
• プラスチック
• φ31
• 1000
• SUSフレキ

• MRP35-1500S
• プラスチック
• φ35
• 1500
• SUSフレキ

• MRG48-1000S
• ガラス
• φ48
• 1000
• SUSフレキ

• MRG48-1500S
• ガラス
• φ48
• 1500
• SUSフレキ

• MRG61-1000S
• ガラス
• φ61
• 1000
• SUSフレキ

• MRG61-1500S
• ガラス
• φ61
• 1500
• SUSフレキ

• MRG75-1000S
• ガラス
• φ75
• 1000
• SUSフレキ

• MRG75-1500S
• ガラス
• φ75
• 1500
• SUSフレキ

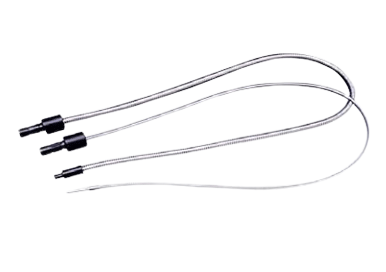

ストレートライトガイド

• 品名（型式）
• ファイバ材質
• 結束径 (mm)
• ファイバ長 (mm)
• チューブ
• 備考

• MSG3-1100S-SD
• ガラス
• 3
• 1100
• SUSフレキ
• 細径タイプ

• MSG4-500R
• ガラス
• 4
• 500
• インターロック
• -

• MSG4-1100S
• ガラス
• 4
• 1100
• SUSフレキ
• -

• MSP4-1100S
• プラスチック
• 4
• 1100
• SUSフレキ
• -

• MSG4-2200S
• ガラス
• 4
• 2200
• SUSフレキ
• -

• MSG4-1100S-RM
• ガラス
• 4
• 1100
• SUSフレキ
• ランダム配列

• MSG4-2200S-RM
• ガラス
• 4
• 2200
• SUSフレキ
• ランダム配列

• MSG6-1100S
• ガラス
• 6
• 1100
• SUSフレキ
• -

• MSG6-2200S
• ガラス
• 6
• 2200
• SUSフレキ
• -

• MSG6-1100S-RM
• ガラス
• 6
• 1100
• SUSフレキ
• ランダム配列

• MSG6-2200S-RM
• ガラス
• 6
• 2200
• SUSフレキ
• ランダム配列

• MSG8-1100S
• ガラス
• 8
• 1100
• SUSフレキ
• -

• MSG8-2200S
• ガラス
• 8
• 2200
• SUSフレキ
• -

• MSG10-1100S
• ガラス
• 10
• 1100
• SUSフレキ
• -

• MSG10-2200S
• ガラス
• 10
• 2200
• SUSフレキ
• -

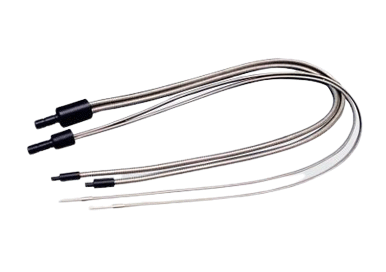

2分岐ライトガイド

• 品名（型式）
• ファイバ材質
• 分岐数
• 入射側結束径 (mm)
• 出射口金長 (mm)

• MWG-500R
• ガラス
• φ5.7
• φ4
• 500

• MWG-L-650R
• ガラス
• φ5.7
• φ4
• 510

• MWG-1000S
• ガラス
• φ5.7
• φ4
• 1000

• MWG-2000S
• ガラス
• φ5.7
• φ4
• 2000

• MWG-1000V
• ガラス
• φ5.7
• φ4
• 1000

• MWP-1000V
• プラスチック
• φ5.7
• φ4
• 1000

• MWG-1000SR
• ガラス
• φ5.7
• φ4
• 1000

• MWG7-1000S
• ガラス
• φ10
• φ7
• 1000

• MWG-1000S-SD
• ガラス
• φ4.25
• φ3
• 1000

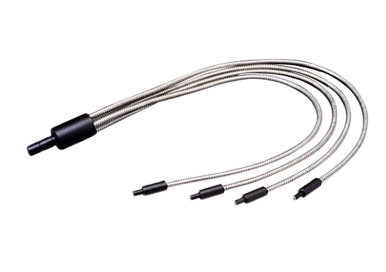

多分岐ライトガイド

• 品名（型式）
• ファイバ材質
• 分岐数
• 入射側結束径 (mm)
• 出射口金長 (mm)
• 備考

• M3G4-1000S
• ガラス
• 3
• φ6.9
• 28
• -

• M3G4-2000S
• ガラス
• 3
• φ6.9
• 28
• -

• M4G3-1000S-SD
• ガラス
• 4
• φ6
• 15
• 細経タイプ＊3

• M4G3-2000S-SD
• ガラス
• 4
• φ6
• 15
• 細経タイプ＊3

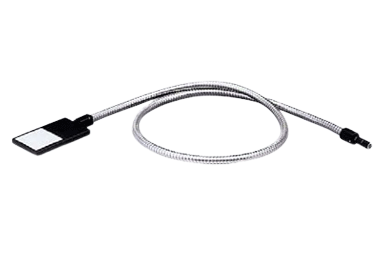

面照明ライトガイド

• 品名（型式）
• ファイバ材質
• 発光面積寸法 (mm)
• ファイバ長 (mm)

• MPP30-1500S-2
• プラスチック
• 30 x 30 mm
• 1500

• MPP60-1500S-2
• プラスチック
• 60 x 60 mm
• 1500

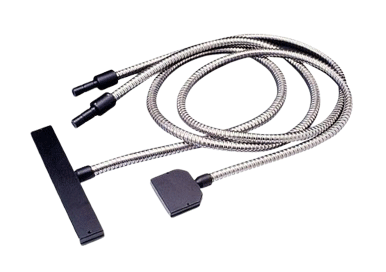

ラインライトガイド

• 品名（型式）
• ファイバ材質
• 有効発光長 (mm)
• ファイバ長 (mm)
• 備考

• MKG50-1500S
• ガラス
• 50
• 1500
• -

• MKG50x0.5W-1500S
• ガラス
• 50
• 1500
• 2 分岐

• MKG180-1500S
• ガラス
• 180
• 1500
• -

• MKP180-1500S
• プラスチック
• 180
• 1500
• -
