アプリケーション事例

Li Battery 製造および検査装置

Liバッテリー製造装置は、複数の工程を一つの装置で実行することができます。電極材料のコーティング、積層、カット・プレス、組み立て、充放電試験などの工程が一つの装置内で行われれます。自動化装置は、電極材料を基板やカレンダーロールに均一にコーティングする機能を備えています。コーティングプロセスでは、材料の流量、コーティング速度、コーティングの厚さなどを制御し、一貫性のあるコーティングを実現します。 コーティングされた電極材料を積層するステップでは、自動化装置は正確な位置制御と積層圧力の制御を行います。積層プロセスには、ロボットアームやプレス機構などの機器が使用され、複数の層の電極材料を正確に重ね合わせます。 積層された電極材料を所定のサイズに切断し、電極の形状を整えるためにカット・プレスプロセスが実行されます。自動化装置は、正確な切断位置と一定の圧力を適用することで、均一な形状の電極を得ることができます。 切断された電極を必要な数に分割するために、セパレーションプロセスが行われます。自動化装置は、高速で正確なセパレーションを実現するために特別に設計された機構を使用します。 電極の組み立てプロセスでは、正極と負極の間にセパレータや電解液を挿入し、セルの構築が行われます。自動化装置は、正確な材料供給と位置制御を行い、高効率かつ一貫した組み立てを実現します。
Liバッテリー製造装置用のレンズは製造工程中の視覚検査、プロセス制御に使用されます。電極材料のコーティングプロセス中にレンズが配置され、コーティングの均一性や品質を視覚的に検査するために使用されます。レンズによって微細な詳細や欠陥を確認し、不具合を防ぎます。また、巻取り装置において、対象材料の位置決めとアライメントを行います。リチウムイオン電池の製造では、薄膜状の正極材料やセパレータを巻き取る必要があり、レンズは材料の正確な位置と方向を制御します。レンズを使用することで、巻取りプロセスが均一かつ正確に行われ、製品の品質を向上させることができます。

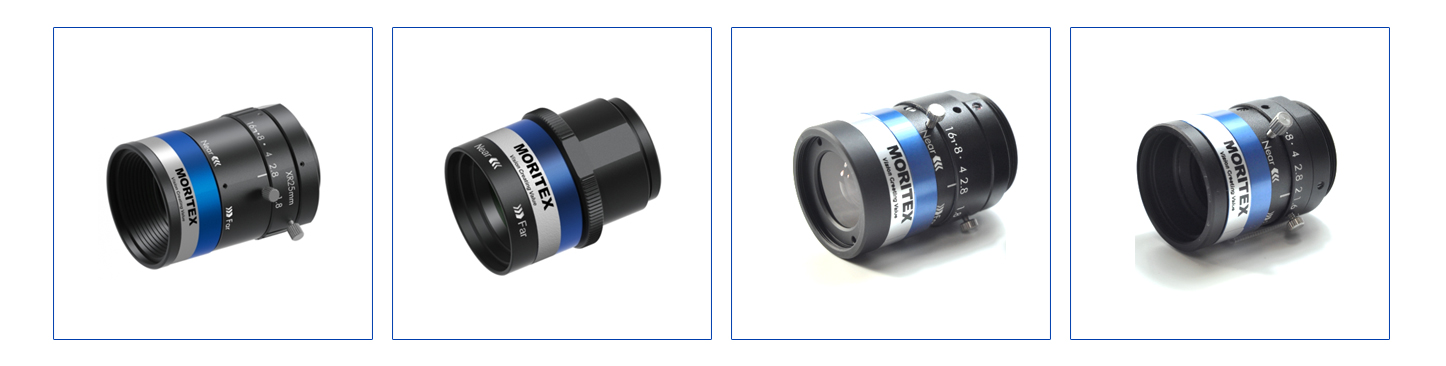

お勧めのレンズ:

FAレンズ ML-UR/SR/XR series
耐振動マクロレンズ ML-MC-G, BR-G series
ラインスキャンカメラ用レンズ ML-FF series

お勧めの製品

FAレンズ

シリーズ
  • 型式
  • 焦点距離
    [mm]
  • Fno
  • イメージフォーマットサイズ
    [mm]
  • WD
    [mm]
  • 光学倍率
    [x]
  • TV ディストーション
    [%]
  • ピクセル/分解能
  • フィルターサイズ
  • 外径x鏡筒長
    [mm]
  • 質量
    [g]
MC-G
  • ML-MC1228-18C-G
  • 12
  • 2.8
  • 17.6mm/1.1"
  • 300-1000
  • 0.029-0.009
  • <2.0
  • 3.5um/150lp/mm
  • M30.5x0.5
  • φ34x80
  • 100
  • ML-MC2528-18C-G
  • 25
  • 2.8
  • 176mm/1.1"
  • 300-1000
  • 0.079-0.024
  • <0.26
  • 3.5um/150lp/mm
  • M30.5x0.5
  • φ32x38.2
  • 65
  • ML-MC3528-18C-G
  • 35
  • 2.8
  • 176mm/1.1"
  • 300-1000
  • 0.110-0.035
  • <0.13
  • 3.5um/150lp/mm
  • M30.5x0.5
  • φ32x46.4
  • 70
  • ML-MC5028-18C-G
  • 50
  • 2.8
  • 176mm/1.1"
  • 300-1000
  • 0.170-0.050
  • <0.21
  • 3.5um/150lp/mm
  • M30.5x0.5
  • φ32x58.3
  • 75
  • ML-MC7528-18C-G
  • 75
  • 28
  • 176mm/1.1"
  • 400-1000
  • 0.21-0.079
  • <0.15
  • 3.5um/150lp/mm
  • M35.5x0.5
  • φ38x75
  • 125
MC-XR
  • ML-MC2518XR-18C
  • 25
  • 1.8-16
  • 1.1"
  • 500-70
  • 0.060-0.306
  • <-0.087
  • 2.2um/200lp/mm
  • M35.5x0.5
  • φ38x51.2
  • 120
  • ML-MC2517XR-18C-B
  • 25
  • 1.7-16
  • 19.2mm/1.2”
  • 550-70
  • 0.04-0.32
  • <-0.032
  • 2.2um/200lp/mm
  • M35.5x0.5
  • φ42x61.6
  • 208
  • ML-MC3518XR-18C
  • 35
  • 1.8-16
  • 19.2mm/1.2”
  • 600-150
  • 0.058-0.236
  • <0.065
  • 2.2um/200lp/mm
  • M30.5x0.5
  • φ35x43.3
  • 80
  • ML-MC5020XR-18C
  • 50
  • 2.0-16
  • 19.2mm/1.2”
  • 600-150
  • 0.083-0.371
  • <-0.048
  • 2.2um/200lp/mm
  • M35.5x0.5
  • φ40x70.1
  • 180
  • ML-MC7528XR-18C
  • 75
  • 28-16
  • 19.2mm/1.2”
  • 500-200
  • 0.163-0.464
  • <0.035
  • 2.2um/200lp/mm
  • M37x0.75
  • φ40x82.3
  • 235
  • ML-MC9028XR-18C
  • 90
  • 2.8-16
  • 19.2mm/1.2”
  • 400-216
  • 0.320-0.995
  • <0.026
  • 2.2um/200lp/mm
  • M34x0.5
  • φ40x95.8
  • 220

CCTVレンズ

シリーズ
  • 型式
  • 焦点距離
    [mm]
  • 最大IF
  • イメージフォーマットサイズ
    [mm]
  • 最小WD
    [mm]
  • 最小光学倍率
    [x]
  • 視野@500mm
    [H×V]
  • TV ディストーション
    [%]
  • ピクセル/分解能
  • フィルターサイズ
  • 外径x鏡筒長
    [mm]
  • 質量
    [g]
ML-M UR
  • ML-M0625UR
  • 6
  • 2.5~16
  • 11mm/2/3"
  • 100
  • 0.056
  • 74.8°x 58.4°
  • <-2.668
  • 2.2um /230lp/mm
  • M25.5x0.5
  • φ29.5x50
  • 90
  • ML-M0822UR
  • 8
  • 2.2-16
  • 11mm/2/3"
  • 100
  • 0.071
  • 58.4°x 44.8°
  • <-1.802
  • 2.2um/230lp/mm
  • M25.5x0.5
  • φ29.5x37.8
  • 60
  • ML-M1218UR
  • 12
  • 1.8-16
  • 11mm/2/3"
  • 150
  • 0.075
  • 40.5°x 30.8°
  • <-0.983
  • 2.2um/230lp/mm
  • M25.5x0.5
  • φ29.5x37
  • 50
  • ML-M1616UR
  • 16
  • 1.6-16
  • 11mm/2/3"
  • 150
  • 0.095
  • 30.4°x 22.9°
  • <-0.472
  • 2.2um/230lp/mm
  • M25.5x0.5
  • φ29.5x37
  • 50
  • ML-M2516UR
  • 25
  • 1.6-16
  • 11mm/2/3"
  • 150
  • 0.152
  • 19.4°x 14.6°
  • <-0.041
  • 2.2um/230lp/mm
  • M25.5x0.5
  • φ29.5x38.5
  • 50
  • ML-M3520UR
  • 35
  • 2.0-16
  • 11mm/2/3"
  • 200
  • 0.167
  • 13.70 x 10.3°
  • <-0.088
  • 2.2um/230lp/mm
  • M25.5x0.5
  • φ29.5x38.2
  • 50
  • ML-M5025UR
  • 50
  • 2.5-16
  • 11mm/2/3"
  • 300
  • 0.194
  • 9°x 6.7°
  • <-0.010
  • 2.2um/230lp/mm
  • M25.5x0.5
  • φ29.5x59.4
  • 70
ML-U SR
  • ML-U0817SR-18C
  • 8
  • 1.7-16
  • 17.6mm/1.1"
  • 100
  • 0.067
  • 86.4°x 69.5°
  • <-1.880
  • 3.5um/150lp/mm
  • M55x0.75
  • φ58x77
  • 244
  • ML-U1217SR-18C
  • 12
  • 1.7-16
  • 17.6mm/1.1"
  • 100
  • 0.11
  • 58.8°x 45.1°
  • <-1.958
  • 3.5um/150lp/mm
  • M35.5x0.5
  • φ39.5x65.5
  • 200
  • ML-U1615SR-18C
  • 16
  • 1.5-16
  • 17.6mm/1.1"
  • 100
  • 0.142
  • 45.1°x 34.7°
  • <-0.857
  • 3.5um/150lp/mm
  • M35.5x0.5
  • φ39.5x67
  • 182
  • ML-U2515SR-18C
  • 25
  • 1.5-16
  • 17.6mm/1.1"
  • 100
  • 0.215
  • 31.3°x 23.6°
  • <-0.738
  • 3.5um/150lp/mm
  • M37x0.75
  • φ42x67
  • 211
  • ML-U3518SR-18C
  • 35
  • 1.8-16
  • 17.6mm/1.1"
  • 195
  • 0.19
  • 18.4°x 14°
  • <-0.085
  • 3.5um/150lp/mm
  • M35.5x0.5
  • φ39.5x54.5
  • 120
  • ML-U5022SR-18C
  • 50
  • 2.2-16
  • 17.6mm/1.1"
  • 388
  • 0.194
  • 12°x 9°
  • <0.012
  • 3.5um/150lp/mm
  • M35.5x0.5
  • φ39.5x58.5
  • 140
  • ML-U2516SR-18C
  • 25
  • 1.6-16
  • 1.1"
  • 150
  • 0.16
  • 31°x 23°
  • <0.033
  • 200lp/mm
  • M35.5x0.5
  • φ39.5x54.6
  • 131

Line scan レンズ

シリーズ名
  • 型式
  • 焦点距離
    [mm]
  • Fno
  • 最大IF
    [mm]
  • OI
    [mm]
  • WD
    [mm]
  • 倍率
    [x]
  • TV ディストーション
    [%]
  • MTF
  • AR coating
  • マウント

  • 外径x鏡筒長
    [mm]
  • 質量
    [g]
  • 周辺光量比
    [%]
  • 同軸モジュール
ML-FF
  • ML-2828-35M39
  • 28
  • 2.8-22
  • φ35
  • ∞-200
  • ∞-0.133
  • -1.477
  • 3.8um/130lp/mm
  • VIS-NIR
  • M39
  • φ54x69.5
  • 230
  • ML-3528-43M39
  • 35
  • 2.8-22
  • φ43
  • ∞-500
  • ∞-0.07
  • -0.695
  • 3.8um/130lp/mm
  • VIS
  • M39
  • φ45x73.8
  • 200
  • ML-3528-43F
  • 35
  • 2.8-22
  • φ43
  • ∞-68
  • ∞-0.5
  • 0.249
  • 3.8um/130lp/mm
  • VIS
  • F
  • φ64x81.1
  • 410
  • ML-4040-43M39
  • 40
  • 4.0-16
  • φ43
  • ∞-313
  • ∞-0.37
  • 0.05
  • 3.8um/130lp/mm
  • VIS
  • M39
  • φ46x38
  • 90
  • ML-5540-62M35
  • 55
  • 4.0-16
  • φ62.5
  • ∞-216
  • ∞-0.3
  • 0.06
  • 3.8um/130lp/mm
  • VIS
  • M35
  • φ43x38.4
  • 95
  • ML-6040-67M39
  • 60
  • 4.0-22
  • φ67
  • ∞-274
  • ∞-0.25
  • -0.369
  • 3.8um/130lp/mm
  • VIS-NIR
  • M39
  • φ45x24
  • 100
  • ML-6540-62M39
  • 65
  • 4.0-22
  • φ62.5
  • ∞-300
  • ∞-0.41
  • 0.278
  • 3.8um/130lp/mm
  • VIS-NIR
  • M39
  • φ45x39
  • 110
  • ML-8040-62M39
  • 80
  • 4.0-22
  • φ62.5
  • ∞-1000
  • ∞-0.088
  • -0.173
  • 3.8um/130lp/mm
  • VIS-NIR
  • M39
  • φ45x52.3
  • 200
  • ML-10040-82M39
  • 100
  • 4.0-22
  • φ82
  • ∞-300
  • ∞-0.43
  • -0.108
  • 3.8um/130lp/mm
  • VIS-NIR
  • M39
  • φ55x60
  • 230
カスタムレンズ

カスタムレンズについては、各営業担当までお問い合わせください
