絶縁・耐熱チューブ

絶縁・耐熱チューブ

▪ USP CLASSVIに適合

▪ 内径寸法φ0.10~2.18mm、肉厚寸法0.013~0.21mm

▪ 耐熱性、絶縁性、耐薬品性に優れた極細ポリイミドチューブです。医療分野をはじめ一般工業分野など、さまざま な分野で使用されています。

お問合わせ・サポート
主な用途


  • 医療用途
    医療用カテーテル、医療分析機器



  • 電子部品用
    導体スリーブ、変圧器用絶縁体



  • 分析バイオ用途
    分注ニードル、ノズル



  • その他
    光ファイバ被覆用


主な特性
  • 誘電強度
  • 4000 V/mil
  • 誘電率
  • 3.4
  • 熱定格（@20000時間）
  • 220℃
  • 耐熱性
  • 400℃
  • 引張強度
  • 20,000 PSI
  • フープストレス
  • 11,000 PSI（公称値）
  • 限界伸び率
  • 50%（公称値）


  • 密度（@R.T.）
  • 1.41g/cm³
  • 摩擦係数
  • 0.5
  • 熱伝導率係数
  • 35.0×10-5cal/sec/cm²/℃/cm
  • 熱膨張係数
  • 4.0×10-5/℃
  • 耐放射性
  • 3.0×109　γ (Gamma) Dose rd
  • 耐薬品性
  • 良好
仕様

内径 1.14mm(0.0450inch)~2.18mm(0.0860inch)

  • 品名（型式）
  • 内径
  • 肉厚【Grade1】
  • 肉厚【Grade2】
  • 長さ/本
  • Code860
  • 2.18mm (0.0860inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code830
  • 2.11mm (0.0830inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code810
  • 2.06mm (0.0810inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code790
  • 2.01mm (0.0790inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code770
  • 1.96mm (0.0.770inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code745
  • 1.89mm (0.0745inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code730
  • 1.87mm (0.0735inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code720
  • 1.83mm (0.0720inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code710
  • 1.80mm (0.0710inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code700
  • 1.78mm (0.0700inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code690
  • 1.75mm (0.0690inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code660
  • 1.68mm (0.0660inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code640
  • 1.63mm (0.0640inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code630
  • 1.60mm (0.0630inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code610
  • 1.55mm (0.0610inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code600
  • 1.52mm (0.0600inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code580
  • 1.47mm (0.0580inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code575
  • 1.46mm (0.0575inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code560
  • 1.42mm (0.0560inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code530
  • 1.35mm (0.0530inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code520
  • 1.32mm (0.0520inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code510
  • 1.30mm (0.0510inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code500
  • 1.27mm (0.0500inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code490
  • 1.24mm (0.0490inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code480
  • 1.22mm (0.0480inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code470
  • 1.19mm (0.0470inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code450
  • 1.14mm (0.0450inch)
  • 0.038mm (0.0015inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m


内径 0.25mm(0.0095inch)~1.13mm(0.0445inch)

  • 品名（型式）
  • 内径
  • 肉厚【Grade1】
  • 肉厚【Grade2】
  • 長さ/本
  • Code445
  • 1.13mm (0.0445inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code430
  • 1.09mm (0.0430inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code420
  • 1.07mm (0.0420inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code410
  • 1.04mm (0.0410inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code400
  • 1.02mm (0.0400inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code395
  • 1.00mm (0.0395inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code390
  • 0.99mm (0.0390inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code380
  • 0.97mm (0.0380inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code370
  • 0.94mm (0.0370inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code360
  • 0.91mm(0.0360inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code350
  • 0.89mm (0.0350inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code340
  • 0.86mm (0.0340inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code335
  • 0.85mm (0.0335inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code325
  • 0.83mm (0.0325inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code320
  • 0.81mm (0.0320inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code315
  • 0.80mm (0.0315inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code310
  • 0.79mm （0.0310inch）
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code300
  • 0.76mm (0.0300inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code295
  • 0.75mm (0.0295inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code285
  • 0.72mm (0.0285inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code275
  • 0.70mm (0.0275inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code265
  • 0.67mm (0.0265inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code260
  • 0.66mm (0.0260inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code250
  • 0.64mm (0.0250inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code245
  • 0.62mm (0.0245inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code235
  • 0.60mm (0.0235inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code220
  • 0.56mm (0.0220inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code215
  • 0.55mm (0.0215inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code210
  • 0.53mm (0.0210inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code195
  • 0.50mm (0.0195inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code190
  • 0.48mm (0.0190inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code185
  • 0.47mm (0.0185inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code175
  • 0.44mm (0.0175inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code165
  • 0.42mm (0.0165inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code160
  • 0.41mm (0.0160inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code150
  • 0.38mm (0.0150inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code145
  • 0.37mm (0.0145inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code135
  • 0.34mm (0.0135inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code130
  • 0.33mm (0.0130inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code125
  • 0.32mm (0.0125inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code120
  • 0.31mm (0.0120inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code110
  • 0.28mm (0.0110inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code100
  • 0.25mm (0.0100inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m
  • Code095
  • 0.24mm (0.0095inch)
  • 0.025mm (0.0010inch)
  • 0.051mm (0.0020inch)
  • 0.25mm~3m


内径 0.12mm(0.0049inch)~0.22mm(0.0085inch)



  • 品名（型式）
  • 内径
  • 肉厚【Grade1】
  • 肉厚【Grade2】
  • 長さ/本
  • Code085
  • 0.22mm (0.0085inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m
  • Code080
  • 0.20mm (0.0080inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m
  • Code075
  • 0.19mm (0.0075inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m
  • Code068
  • 0.18mm (0.0068inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m
  • Code061
  • 0.15mm (0.0061inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m
  • Code054
  • 0.14mm (0.0054inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m
  • Code049
  • 0.12mm (0.0049inch)
  • 0.019mm (0.00075inch)
  • 0.038mm (0.0015inch)
  • 0.25mm~3m


内径 0.10mm(0.0039inch)~0.11mm(0.0044inch)



  • 品名（型式）
  • 内径
  • 肉厚【Grade1】
  • 肉厚【Grade2】
  • 長さ/本
  • Code044
  • 0.11mm (0.0044inch)
  • 0.013mm (0.0005inch)
  • -
  • 0.25mm~300mm
  • Code039
  • 0.10mm (0.0039inch)
  • 0.013mm (0.0005inch)
  • -
  • 0.25mm~300mm


*上記の寸法情報はガイドラインです。

*お客様のご要望にあわせたカスタム仕様による受注生産品となります。

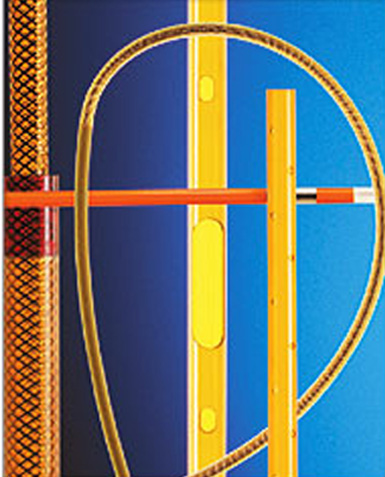

特注加工




(1) ポリイミド以外の樹脂を、チューブの内外層に利用して、摺動性を向上させることができます。

・チューブ内側 Polyimide、PTFE、FEP

・チューブ外側 Polyimide、PTFE、PTFE Composite、PEBAX、Urethane、Nylon、PET、PBT、HDPE、他

(2) チューブの肉厚部分に金属ワイヤ（材質：SUS304V、Nitinol）を編み込み、柔軟性、強度を向上させることができます。

(3) ポリイミドチューブを、赤色、ワイン色、えんじ色(赤紫）、緑色、黒色に着色できます。ポリイミド材質色は、琥珀色（アンバー）です。






寸法精度
  • 内径寸法精度
  • 肉厚寸法精度
  • 1）±1%（内径寸法　0.51mm以上の場合）
  • 1）±0.00635mm（肉厚寸法0.025mm以上の場合）
  • 2）±0.005mm（内径寸法　0.51mm未満の場合）
  • 2）＋0.00635mm、-0mm（肉厚寸法0.025mm未満の場合）
