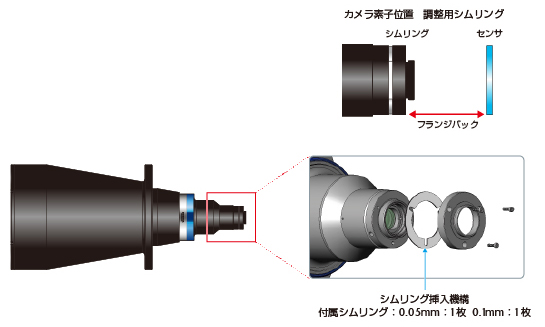

カメラ素子位置調整機構

モリテックスの両側テレセントリックレンズは、最高性能 を引き出すため、カメラ調整機構が組込まれています。 また、フィルタも装着することが可能で、性能を考慮した 位置に設計されています。

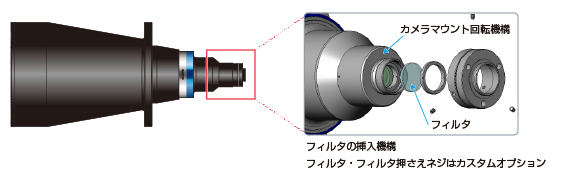

フィルタを挿入する場合

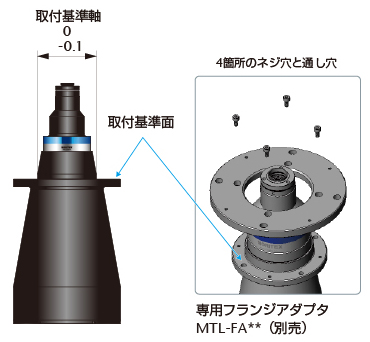

レンズの取り付け

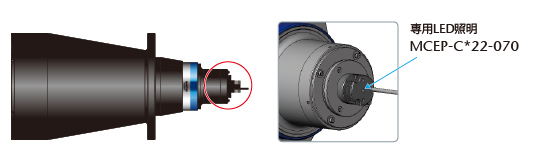

光軸調整機能

両側テレセントリック専用、テレセントリック照明にはLED交換時に光軸を調整出来るように、光軸調整機構を設けました。最適な位置調整が可能です。

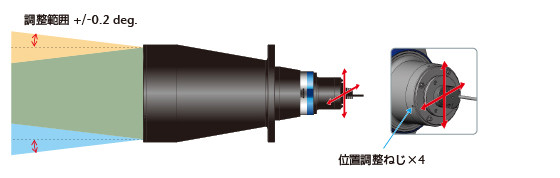

光軸調整機構・・・テレセントリックレンズの特性を生かし、照明用LED素子の位置を動かすことで照射するビーム角度を最大で0.2度調整することが可能です。

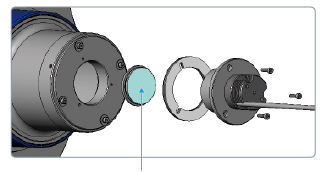

フィルタ挿入機構

NDフィルタ、カラーフィルタ、エッジフィルタなどの市販品フィルタ(M25.5xP0.75)が取り付け可能です。

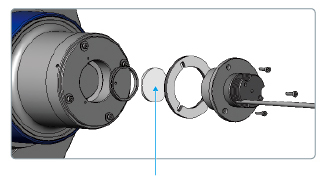

拡散板を挿入することにより、さらに均一な画像が得られます。（白色照明MTI***-CW-070以外はオプション品）
※一部計測精度に影響がでますので、ご希望の場合はご相談ください。
