MG-Wave®

MDRLシリーズ

▪ 高輝度LEDが高密度に配置され、360° 全ての方向からの照明により影のない均一な照明が得られます.

▪ LED照明のスタンダードタイプで、幅広い用途で使用できます.

▪ 当社製のレンズにマッチした型式をお選びいただけます.

• 品名（型式）
• 発光色
• 最大定格電流（A）
• リング内径（mm）
• リング外径（mm）
• 相当品

• MDRL-CR10
• 赤
• 0.11
• φ10
• φ32
• CV-R-32X10-70R

• MDRL-CB10
• 青
• 0.17
• φ10
• φ32
• CV-R-32X10-70B

• MDRL-CW10
• 白
• 0.17
• φ10
• φ32
• CV-R-32X10-70W

• MDRL-CR16
• 赤
• 0.24
• φ16
• φ48
• -

• MDRL-CB16
• 青
• 0.37
• φ16
• φ48
• -

• MDRL-CW16
• 白
• 0.37
• φ16
• φ48
• -

• MDRL-CR28
• 赤
• 0.2
• φ28
• φ50
• CV-R-50X28-75R

• MDRL-CB28
• 青
• 0.31
• φ28
• φ50
• CV-R-50X28-75B

• MDRL-CW28
• 白
• 0.31
• φ28
• φ50
• CV-R-50X28-75W

• MDRL-CR31
• 赤
• 0.36
• φ31
• φ66
• -

• MDRL-CB31
• 青
• 0.56
• φ31
• φ66
• -

• MDRL-CW31
• 白
• 0.55
• φ31
• φ66
• -

• MDRL-CR36
• 赤
• 0.36
• φ36
• φ66
• -

• MDRL-CB36
• 青
• 0.55
• φ36
• φ66
• -

• MDRL-CW36
• 白
• 0.55
• φ36
• φ66
• -

• MDRL-CR50
• 赤
• 0.64
• φ50
• φ90
• CV-R-90X50-70R

• MDRL-CB50
• 青
• 0.96
• φ50
• φ90
• CV-R-90X50-70B

• MDRL-CW50
• 白
• 0.96
• φ50
• φ90
• CV-R-90X50-70W

• MDRL-CR35
• 赤
• 0.34
• φ35
• φ70
• CV-R-70X35-90R

• MDRL-CB35
• 青
• 0.52
• φ35
• φ70
• CV-R-70X35-90B

• MDRL-CW35
• 白
• 0.52
• φ35
• φ70
• CV-R-70X35-90W1

• MDRL-CR16-NS
• 赤
• 0.15
• φ16
• φ44
• -

• MDRL-CW16-NS
• 白
• 0.24
• φ16
• φ44
• -

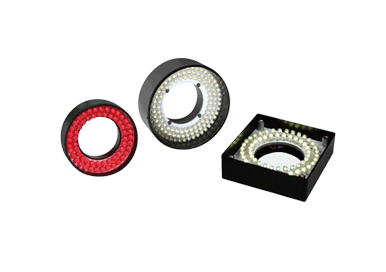

CompaVis®

CV-Rシリーズ

▪ 360゜方向からの照明により影のない均一な照明が得られます.

▪ LED照明のスタンダードで幅広い用途で使用できます.

• 品名（型式）
• 発光色
• ワット数 [W]
• 外径寸法 [mm]
• 内径寸法 [mm]
• 相当品

• CV-R-32X10-70R
• 赤
• 0.9
• 32
• 10
• -

• CV-R-32X10-70B
• 青
• 1.7
• 32
• 10
• -

• CV-R-32X10-70W1
• 白
• 1.7
• 32
• 10
• -

• CV-R-42X18-65R
• 赤
• 1.5
• 42
• 18
• -

• CV-R-42X18-65B
• 青
• 2.7
• 42
• 18
• -

• CV-R-42X18-65W1
• 白
• 2.7
• 42
• 18
• -

• CV-R-50X28-75R
• 赤
• 0.7
• 50
• 28
• -

• CV-R-50X28-75B
• 青
• 2.6
• 50
• 28
• -

• CV-R-50X28-75W1
• 白
• 2.8
• 50
• 28
• -

• CV-R-70X35-90R
• 赤
• 1.5
• 70
• 35
• -

• CV-R-70X35-90B
• 青
• 5.5
• 70
• 35
• -

• CV-R-70X35-90W1
• 白
• 5.5
• 70
• 35
• -

• CV-R-90X30-80R
• 赤
• 3.5
• 90
• 30
• -

• CV-R-90X30-80B
• 青
• 9.3
• 90
• 30
• -

• CV-R-90X30-80W1
• 白
• 10.3
• 90
• 30
• -

• CV-R-90X50-70R
• 赤
• 3.5
• 90
• 50
• -

• CV-R-90X50-70B
• 青
• 6.2
• 90
• 50
• -

• CV-R-90X50-70W1
• 白
• 6.4
• 90
• 50
• -

• CV-R-120X58-50R
• 赤
• 3.1
• 120
• 58
• -

• CV-R-120X58-50B
• 青
• 13.1
• 120
• 58
• -

• CV-R-120X58-50W1
• 白
• 13.5
• 120
• 58
• -

CompaVis®

CV-SQシリーズ

▪ 平面基板にLEDを垂直に実装した、スクエア型の筐体をもったリング照明です.

• 品名（型式）
• 発光色
• ワット数 [W]
• 外径寸法 [mm]
• 内径寸法 [mm]
• 相当品

• CV-SQ-56X56X30R
• 赤
• 1
• 56
• 30
• -

• CV-SQ-56X56X30B
• 青
• 2.5
• 56
• 30
• -

• CV-SQ-56X56X30W1
• 白
• 2.6
• 56
• 30
• -

• CV-SQ-70X70X34R
• 赤
• 2
• 70
• 34
• -

• CV-SQ-70X70X34B
• 青
• 4.6
• 70
• 34
• -

• CV-SQ-70X70X34W1
• 白
• 4.6
• 70
• 34
• -
