LED照明 LEDコントローラー

LED照明

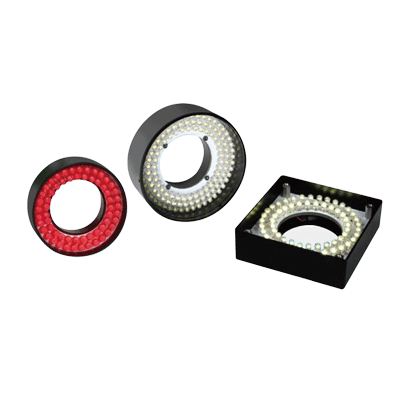

MDRL-CW35

▪ 高輝度LEDが高密度に配置され、360° 全ての方向からの照明により影のない均一な照明が得られます.
▪ LED照明のスタンダードタイプで、幅広い用途で使用できます.
▪ 当社製のレンズにマッチした型式をお選びいただけます.
MDRL-CW35
ダウンロード 図面 data (PDF)ダウンロード図面 data (STEP)ダウンロード
用途

• 基板、プリント基板位置決め
• チップ部品の検査
• 液晶アライメント
• プラスチック容器検査
• ラベル検査
• マウンタ
• IC捺印検査等

型式説明


仕様比較
  • 項目
  • MDRL-CW35
  • 発光色
  • 白
  • 最大定格電流（A）
  • 0.52
  • リング内径（mm）
  • φ35
  • リング外径（mm）
  • φ70
  • 出射角度（°）
  • 90
  • 質量（g）
  • 150
  • CompaVis相当品
  • CV-R-70X35-90W1
外観図：MDRL-CW35
 アクセサリ
  • 品名
  • 型式
  • ダイレクトリング用拡散板
  • MDF-DR35
照射構造
配光特性
撮像例
                  WD=40mm MDRL-CR31
                        均一照明の場合
                   WD=40mm MDRL-CR35
           WDが短い場合、中心の照度が十分ではない
                                                        WD=60mm MDRL-CR35
                                              中心の照度が十分で、はっきり認識できる
