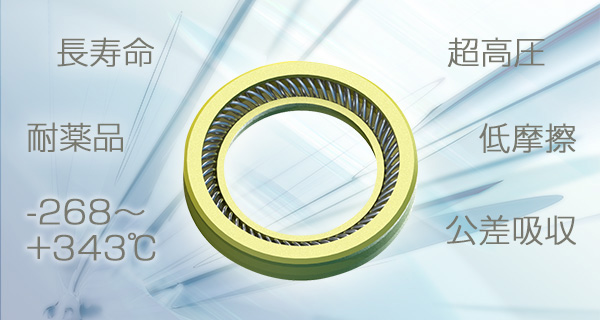

豊富な設計ノウハウがシールの性能を最大化します。
▪ 斜め巻きコイルスプリングによるシール接触圧の最適設計。
▪ PTFEやポリエチレン等の高性能樹脂を、独自のノウハウでさらに目的別に強化したジャケット材料。
▪ 使用条件よりシール性能と寿命が最適化されたシールデザインをご提案致します。
代表的シールデザインと特徴
▪ワイパー性能が向上
▪フリクションの低減
▪発熱の低減による長寿命化
▪過酷な温度・圧力サイクル環境でも高い信頼性を保持
▪高温低温両方で耐久性Bal Sealが向上
▪シールの移動、供回りを低減
▪低温アプリに適する
▪高圧の往復動アプリに適する
▪高温高圧で耐久性が向上
▪高圧には適さない
▪低温アプリに適する
※下記セレクションガイドも御参照下さい。

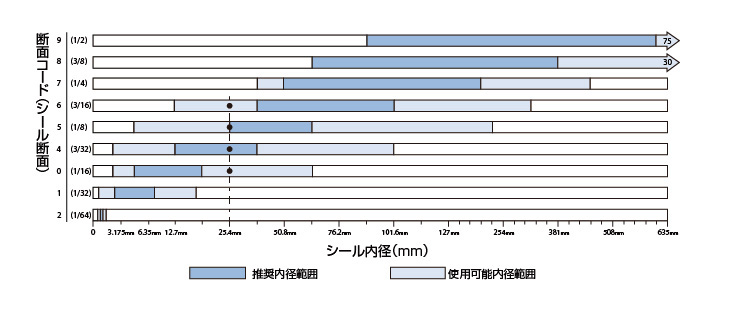

製作可能なシールのサイズは、シール断面高さ：0.4mm~12.7mm、
シール内径：0.4mm ~ 1905mmまでとなっておりますが、
シール断面高さごとに、下記のような製作可能サイズと推奨サイズがあります。
※実際の値は、シールデザイン、ジャケット及びスプリング材質の選択、使用環境等により変動があります。 ※下記セレクションガイドも御参照下さい。
シール内径範囲
対応可能サイズ対応可能サイズ対応可能サイズ
最少 (インチ)最少 (インチ)最大 (インチ)最大 (インチ)
0.40 0.79 10.21.57
0.64 1.04 7.9317.45
1.27 4.75 19.0563.50
2.39 12.70 38.10101.6
4.75 25.40 63.50228.60
12.70 38.10 101.60317.50
38.10 50.80 203.20457.20
応相談 63.50 381.00762.00
応相談 88.90 609.601905.00
BAL SEAL®のジャケット材料
| 材料コード/種類 |
温度範囲 ℃ |
耐水性 5 = 優 1 = 可 |
圧力/クリープ性 突出抵抗 5 = 優 1 = 可 |
シャフトの 摩耗性 |
|
|---|---|---|---|---|---|
| PTFE |
TバージンPTFE 低負荷用。最も摩擦が少ない。 耐薬品性が極めて高い。 FDA認可材料。色：白 |
－270 ~ 230 | 1 | 1 | Low |
|
TA PTFE ガスおよび真空中におけるシール性能良。低浸透性。 半導体への用途に適している。 FDA認可材料。色：白 |
－270 ~ 230 | 2 | 2 | Low | |
|
G グラファイト充填PTFE 低負荷用。摩擦が少ない。耐薬品性に優れている。 液体中、湿気の少ない環境での耐摩耗性良。 色：グレー |
－270 ~ 230 | 2 | 2 | Low | |
|
GC グラファイトカーボンPTFE 一般的な低負荷用。摩擦が少ない。 耐薬品性に優れている。 液体中、湿気の多い環境での耐摩耗性良。 色：グレー |
－270 ~ 230 | 2 | 3 | Low | |
|
GFP55 グラファイトファイバ強化PTFE 中程度の速度および圧力での高温適用において 極めて高い性能。 色：黒 |
－270 ~ 260 | 4 | 5 | Medium | |
|
GFP55 グラファイトファイバ強化PTFE 中程度の速度および圧力での 高温適用において極めて高い性能。 色：黒 |
－270 ~ 260 | 5 | 5 | Medium | |
|
GFPM 55 HT 乾燥と液体環境での使用が可能。 液体、ガス、真空環境において極めて高い性能。 色：黒 |
－270 ~ 260 | 4 | 5 | Medium | |
|
GLMO4 ガラス・モリブデン充填PTFE 極限環境用。クリープ性が極めて高い。 相手材が軟らかい場合には摩耗の可能性あり。 色：黒 |
－270 ~ 260 | 5 | 5 | High | |
|
GL20 ガラスファイバ充填PFTE 極乾燥/真空用。耐摩耗性及びクリープ性が 極めて高く、気体放出が少ない。 色：オフホワイト |
－270 ~ 260 | 5 | 5 | High | |
|
SP-45ポリマー充填PTFE 汎用。液体中または乾燥環境での耐摩耗性良。 可動接触面による摩耗は少ない。 高速低圧に適している。 FDA基準準拠。 色：ライトグリーン |
－270 ~ 260 | 5 | 4 | Low | |
|
SP-191 ポリマー充填PTFE ガスコンプレッサーや酸素濃縮器用途に最適。 耐摩耗性に優れ、アルミニウムなどの相手材が 軟らかい場合に向いています。 さまざまなガスに最適です。 FDA準拠。 色：ダークイエロー |
－270 ~ 260 | 5 | 4 | Low | |
| ポリエチレン |
UPC-10ポリエチレン 含水環境条件下で使用。含水環境での耐摩耗性、 クリープ性良。汎用。FDA認可材料。 色：乳白色 |
－270 ~ 80 | 4 | 5 | Low |
|
UPC-16ポリエチレン 水中、水溶液中で高純度および耐摩耗性。 FDA認可材料。 色：乳白色 |
－270 ~ 80 | 4 | 5 | Low | |
|
UP-30ポリエチレン HPLCやクライオジェニックなどの高圧、 低スピードの用途に最適。FDA認可材料。 色：ゴールド |
－270 ~ 80 | 4 | 5 | Low | |
| ピーク |
P-41HT 高温用PEEK材。FDA認可材料。 色：ベージュ |
－60 ~ 316 | 5 | 5 | Medium |
ばね特性と各種シール性能の関係
| Energizer | タイプ | 摩擦抵抗 | シール強度 | 耐摩耗性 | 高速用途 | 真空用途 | 高圧用途 | 低温用途 |
|---|---|---|---|---|---|---|---|---|
|
弱 | 低 | 弱 | 低 | 優 | 不適 | 良 | 劣 |
|
中 | 中 | 中 | 中 | 適 | 適 | 優 | 適 |
|
強 | 高 | 強 | 高 | 不適 | 良 | 優 | 良 |
|
Vスプリング | 高 | 強 | 中 | 不適 | 優 | 優 | 良 |
|
Oリング | 高 | 強 | 高 | 不適 | 優 | 適 |
適 |
シールデザインセレクションガイド －往復・固定用－
| シールデザイン | シリーズ | 特徴/用途 |
圧力条件 psi（bar） |
シール断面範囲 (mm) |
シール内径範囲 (mm) |
|---|---|---|---|---|---|
|
13 |
ワイピング、 低摩擦、長寿命 |
3000(207） | 0.8~12.7 | 1.6~3048 |
|
P14 | 1/4段付きワンピースピストン用 | 3000(207） | 1.6~4.7 | 7.9~47.6 |
|
15 | ピストン/ロッドシール用左右対称シール | 3000(207） | 0.8~12.7 | 1.6~3048 |
|
CC13 |
極小直径 微小断面 |
2000（138） | 0.4~1.6 | 0.4~2.4 |
|
KS13 |
金属ロッキングリング保持 耐温度サイクル |
3000(207） | 1.1~14.8 | 3.2~863 |
|
R13 | フランジ固定タイプ/低摩擦、長寿命 | 3000(207） | 0.8~12.7 | 1.6~3048 |
|
UN13 | 高圧用/低摩擦 | 10000（689） | 0.8~12.7 | 1.6~3048 |
|
PW |
スプリング加圧ガイドリング ピストンガイド/アライメント用途 |
NA | 0.8~12.7 | 1.6~3048 |
|
64 |
ピストンマウント用/低デッドボリューム 優れた耐薬品性/ワンタッチ取り付け 真空~低圧用 |
60(4） | 0.8~3.2 | 1.6以上 |
|
S15 | 内圧用フェイスシール/低速回転用 | 3000(207） | 1.6~6.4 | 4.8~3048 |
|
S2 | 固定/低速回転用フェイスシール | 3000(207） | 1.6~6.4 | 4.8~3048 |
シールデザインセレクションガイド －回転用－
| シールデザイン | シリーズ |
シール断面範囲 ** mm |
シール内径範囲 mm |
推奨使用条件 | 特徴 | |||
|---|---|---|---|---|---|---|---|---|
| 圧力範囲 |
温度範囲 ℃ |
表面速度 M/Sec |
||||||
|
後方保持なし psi(kg/cm2)
|
後方保持あり psi(kg/cm2)
|
|||||||
|
KSSx (50-621) |
1.600~ 3.175 |
3.175~ 25.40 |
圧力差* 15以上 (1)
|
真空 上限 3000 (211)
|
連続運動 （-54°~ +177°） 断続運動 +288℃
|
上限 15
|
|
|
KSx (50-403) |
3.175~ 12.70 |
25.40~ 863.60 |
|||||
|
K31x (50-389) |
0.787~ 3.175 |
1.600~ 25.40 |
上限 10
|
||||
|
KF31x (50-389) |
3.175~ 12.70 |
25.40~ 863.60 |
|||||
|
KPx (50-416) |
0.787~ 4.775 |
1.600~ 25.40 |
7以上 (0.5)
|
上限 15 (1)
|
上限 38
|
|
|
|
KPFx (50-416) |
2.388~ 12.70 |
25.40~ 255.60 |
|||||
|
RS31x (50-615) |
0.787~ 12.70 |
1.600~ 1905 |
該当なし |
真空時 上限 3000 (211) |
上限 15 |
|
|
|
S31x (50-611) |
0.406~ 12.70 |
0.508~ 304.80 |
推奨なし
|
上限 25 (1.8) |
連続運動 （-29°~ +93°） 断続運動 250° (+121℃) |
上限 1.3 |
|
|
71x (50-615) |
1.600~ 12.70 |
1.600~ 255.60 |
真空時 上限 60 (4) |
上限 4 |
|
||
|
PBx (50-599) |
1.600~ 12.70 |
1.600~ 355.60 |
上限 15 (1) |
上限 5 |
|
||
