両側テレセントリック・照明

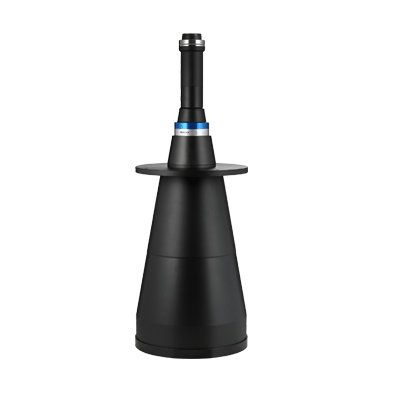

MTL-12035P-029

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。
MTL-12035P-029
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-12035P-029
最大IF(mm) 35
視野タイプ(Φmm) 120
倍率(x) 0.292
WD(mm) 255
視野 2/3型 H 8.8 30
V 6.6 23
D 11 38
1.1型 H 14.1 48
V 10.3 35
D 18.1 62
4/3型 H 13.1 62
V 13.6 47
D 22.6 77
35mm H 23 79
V 23 79
D 32.6 112
光学仕様 有効Fno 9.2
光学ディストーション (%) 0.03
テレセントリシティ (deg.) 0.04
解像力 (μm) 19.6
被写界深度 (mm) 8.6
外観仕様 前側外径 (Φmm) 160
鏡筒長 (mm) 431.5
質量 (kg) 3.70
マウント P

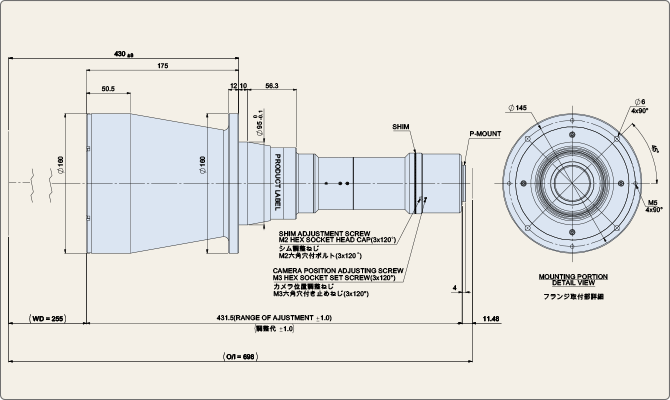

外観図:MTL-12035P-029
