両側テレセントリック・照明

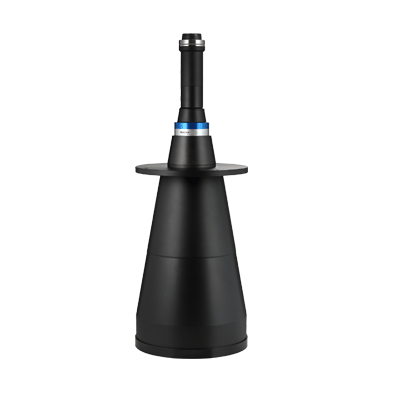

MTL-18023P-013

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。


MTL-18023P-013
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-18023P-013
最大IF(mm) 23
視野タイプ(Φmm) 180
倍率(x) 0.128
WD(mm) 350
視野 1/2型 H 6.4 50
V 4.8 38
D 8 63
2/3型 H 8.8 69
V 6.6 52
D 11.0 86
1.1型 H 14.1 110
V 10.3 81
D 18.1 137
4/3型 H 18.1 144
V 13.6 108
D 90 180
光学仕様 有効 Fno 8.0
光学ディストーション (%) 0.03
テレセントリシティ (deg.) 0.05
解像力 (μm) 39.7
被写界深度 (mm) 39.1
外観仕様 前側外径 (Φmm) 210
鏡筒長 (mm) 518.7
質量 (kg) 7.38
マウント P

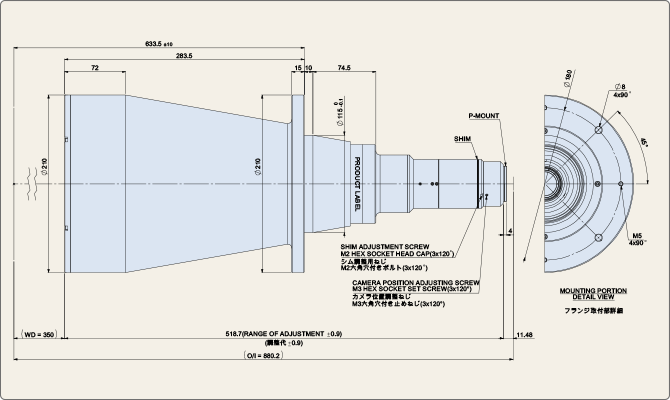

外観図:MTL-18023P-013
