両側テレセントリック・照明

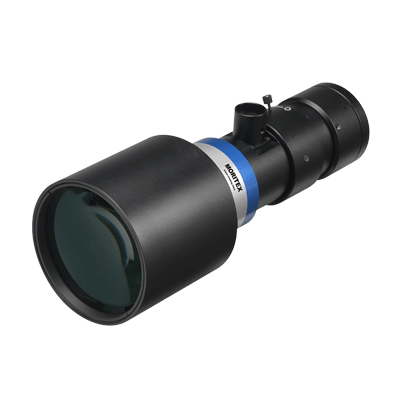

MTL-9023P-026

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。
MTL-9023P-026
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-9023P-026
最大IF(mm) 23
視野タイプ(Φmm) 90
倍率(x) 0.256
WD(mm) 120
視野 1/2型 H 6.4 25
V 4.8 19
D 8 31
2/3型 H 8.8 34
V 6.6 26
D 11.0 43
1.1型 H 14.1 55
V 10.3 40
D 18.1 69
4/3型 H 18.1 72
V 13.6 54
D 90 81
光学仕様 有効 Fno 8.0
光学ディストーション (%) 0.02
テレセントリシティ (deg.) 0.03
解像力 (μm) 19.9
被写界深度 (mm) 9.8
外観仕様 前側外径 (Φmm) 125
鏡筒長 (mm) 357.5
質量 (kg) 2.14
マウント P

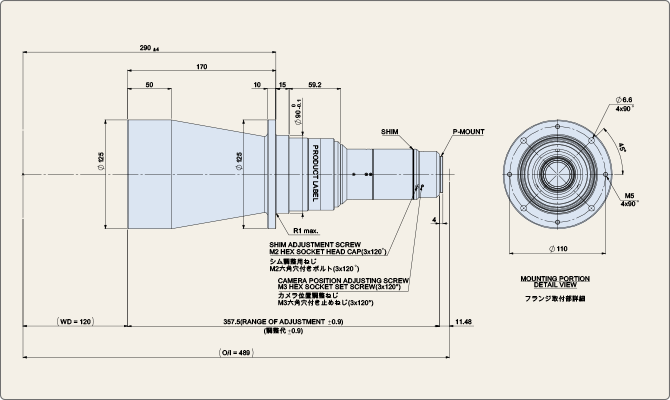

外観図:MTL-9023P-026
