硅晶圆Mini LED 检测高倍镜头方案

发表时间:2023-05-11 来源:茉丽特

随着近年来半导体行业和Mini LED行业的蓬勃发展,硅晶圆检测和miniLED检测应用,对高倍率(10X, 20X等)高分辨率镜头需要越来越迫切。为满足不同客户的需求,茉丽特提供两种特色高倍镜头方案供大家选择。


一、相机+高倍远心镜头(SOD-10X, SOD-20X-VI)方案.

1.结构:

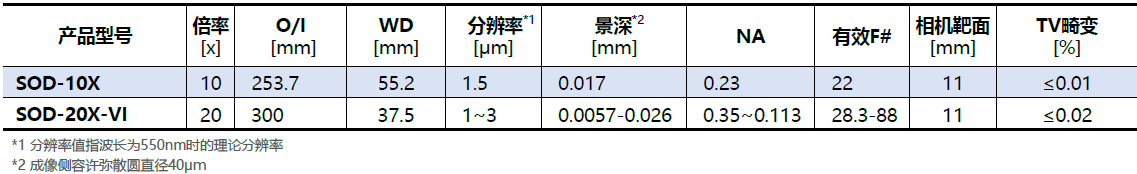

2.参数表:

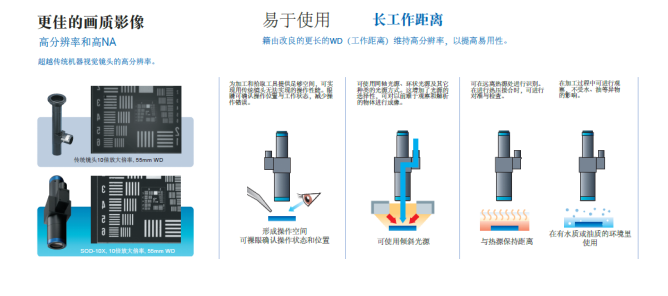

3.特点:

Ø 机器视觉C口远心镜头,可直接连接工业相机;

Ø NA设计,可达接近显微镜的超高清晰度;

Ø 长工作距离设计,更适合工业应用条件。

(如SOD-10X,WD可达55.2mm. 而10倍显微镜WD通常小于20mm. )


二、相机+筒镜(SOD-III)+显微物镜方案.

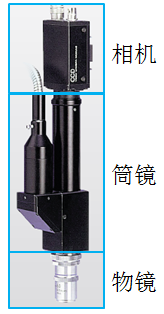

1.结构:



2.参数表:

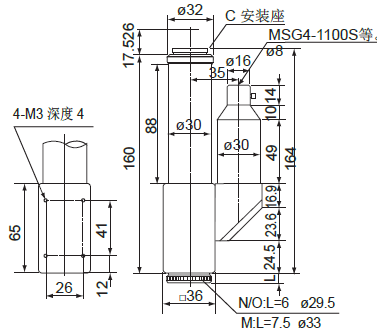

SOD-III 焦距200mm.




3.特点:
Ø C口筒镜,上端可直接连接工业相机,下端可直接连接显微物镜;
Ø 该筒镜专为配合显微物镜设计,不降低显微物镜的清晰度;
Ø 可灵活搭配多种倍率的显微物镜;(如2X,5X,10X,20X,50X)

样品已备好,欢迎借样测试。
