ライトガイド

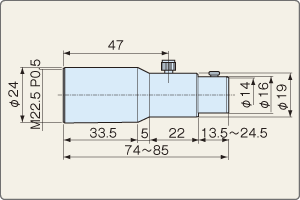

外観図：ML-70

集光レンズ照度特性＆照射範囲

[測定方法]
照射範囲（狭域、広域）に対して、照度計が照射範囲の中心になるように目視にて合わせ、照度を測定します。また、光源の照度設定は基準測定（基準のライトガイドと測定冶具を用いた測定）にて30,000Lxに設定します。基準測定にて30,000Lxに設定された光源の照度が99,900Lx（測定器の上限）を超えた場合、測定できる範囲に光量を落とし、後で30,000Lxに換算します。

■ 使用光源／100W ハロゲン光源（ボリューム：MAX）
■ 使用ファイバ／ML-30、ML-50、ML-70、MLZ-100、MLS-60/60P、はMSG4-1100S-RM
ML-40はMSG3-1100S-SD
