普通のコイルスプリングは、コイル軸方向に伸縮するのみですが、Bal Seal Engineering 社 の斜め巻きコイルスプリングは、一巻き毎に傾斜方向に倒れることができるので、コイル巻き径としては、一方向に圧縮することができます複数の機能を兼ねることができるため、部品点数の削減・重量の低減・小型化・コストダウン等にもお使いいただけます。

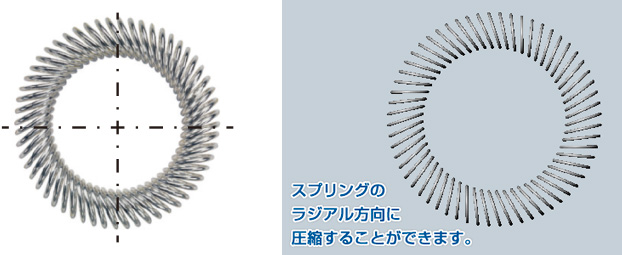

ラジアルスプリング

スプリングのラジアル方向にコイル巻き径を圧縮することができます。

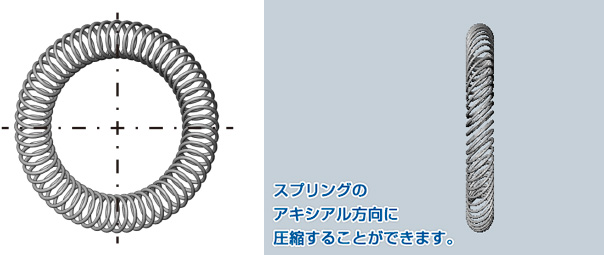

アキシアルスプリング

スプリングのアキシアル方向にコイル巻き径を圧縮することができます。



ばね特性

スプリングのアキシアル方向にコイル巻き径を圧縮することができます。

圧縮可の方向のコイル巻き径をコイル高さと呼んでいますが、圧縮力とコイル高さの関係は、下記グラフのような非線形なばね特性としてプロットできます。

従来の弾性体の反発力を利用した製品(O-ring / V-spring / Ribbon spring)に比べ、たわみ量を大きく確保しつつ、反発力の変動を少なくすることができ、スプリングの傾きと線材直径を調整することにより、下記グラフの

HEAVY,MEDIUM,LIGHTのように、同一のサイズでも、より理想的な力学的特性を選択することが可能になります。
スプリング製品詳細 シール製品詳細 お問い合わせ スプリングのサイズ
製作可能なスプリングのサイズは、おおむね線材直径とコイル高さによって決まります。
下図はラジアルスプリングの標準的な製作例です。
(型式:102(MB) は、10xシリーズのコード2(コイル高さ)、ばね特性:MEDIUM)

最小サイズは、コイル高さ:0.4mm 、スプリング内径:0.5mm まで
最大サイズは、コイル高さ:16.7mm 、スプリング内径:1800mmまで
となっておりますが、実際の値は材質・使用条件により変わりますので、お問い合わせ下さい。
スプリングの材質と表面処理


スプリング材質の特性


  • 材質コード
  • 優位点
  • 制限
  • 代表的な用途
  • BSE1 または BSE2
    (ステンレススチール)
  • ▪ 低コスト、標準生産
    ▪ 全標準Bal Springの中で一番高い引張強度
  • ▪ 耐腐食性では、BSE3やBSE4、BSE5に劣る。
    ▪ 高温域にて機械的特性が変化する。
  • ▪ 一般用途
  • BSE3 または BSE4
    (ステンレススチール)
  • ▪ 高いニッケル及び
    モリブデン含有量により、
    耐腐食性がBSE1や
    BSE2よりも優れる。
  • ▪ 機械的特性は、BSE1やBSE2よりも劣る
  • ▪ 食品加工
  • BSE5
    (ステンレススチール)
  • ▪ カーボン含有量が低い為、
    BSE3やBSE4よりも
    耐腐食性が高い。
  • ▪ BSE3やBSE4よりも高コスト
  • ▪ バイオ医療
    ▪ 腐食環境
    ▪ 研究所の機器
    食品加工
  • BSE9
    (ベリリウム銅合金)
  • ▪ 高力銅合金
  • ▪ 温度域が限定される。
  • ▪ 高い導電性を必要とする部品
    ▪ EMIシールド
    ▪ 電子機器
  • BSE17
    (ニッケル合金)
  • ▪ 低いカーボン含有量により、
    BSE1またはBSE2、BSE3
    またはBSE4、そしてBSE5よりも
    耐腐食性が高い。
  • ▪ 限定生産
  • ▪ 腐食環境
  • BSE18
    (ニッケル合金)
  • ▪ 高耐応力亀裂
    ▪ 高耐腐食性
    ▪ 耐亀裂(米防蝕技術協会の定めるレベルVIIにおいて)
    硫化水素に対応。
  • ▪ ワイヤー寸法
  • ▪ 石油化学用途(硫化水素を含む酸性ガス(米防蝕技術協会レポート MR-01-75)
  • BSE19
    (コバルトニッケル合金
  • ▪ 硫化水素に対応 ▪ ニッケルベースの材料で、 その他の全てのステンレススチールよりも 高弾性を有し、機械的特性が高い。
  • ▪ 異種金属との組み合わせにより電解腐食を起こす場合あり。
  • ▪ 人体埋め込み用途(ペースメーカー等)
    ▪ 硫化水素への対策が必要な石油化学用途
  • BSE28
    (チタン合金)
  • ▪ 一般的な熱処理合金で
    優れた剛性と、温度特性を持つ。
    ▪ 優れた強度と耐腐食性を合わせ持つ。
  • ▪ メディカルグレードではない
    ▪ 高コスト
  • ▪ 軍事用途、航空機、宇宙船
    ▪ 医療機器
    ▪ スポーツカーの連接棒
    ▪ 一部のスポーツ用品


メッキ材質の特性

  • 表面処理
  • 特徴/用途
  • ▪ 金
    ▪ 銀
    ▪ 銅
    ▪ ニッケル
    ▪ チタン
    ▪ その他
  • 導電性の向上、および耐腐食性の向上を目的とした左記材料によるメッキなどの表面処理を必要に応じてスプリング表面に施す事ができます。
