両側テレセントリック・照明

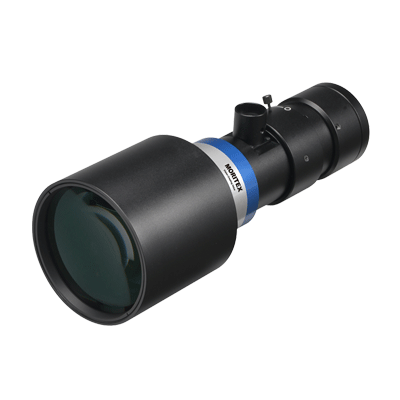

MTL-3518C-053

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。

MTL-3518C-053
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等

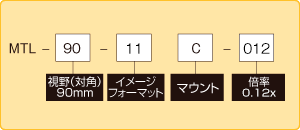

型式説明
仕様
項目 MTL-3518C-053
最大IF(mm) 18.5
視野タイプ(Φmm) 35
倍率(x) 0.527
WD (mm) 95
視野 1/2型 H 6.4 12
V 4.8 9
D 8 15
1/1.8型 H 7.1 13
V 5.3 10
D 8.9 17
2/3型 H 8.8 17
V 6.6 13
D 11 21
1.1型 H 14.1 27
V 10.3 20
D 18.1 33
光学仕様 有効 Fno 8.0
光学ディストーション (%) -0.03
テレセントリシティ (deg.) 0.05
解像力 (μm) 9.6
被写界深度 (mm) 2.3
外観仕様 前側外径 (Φmm) 60
鏡筒長 (mm) 138.2
質量 (kg) 0.51
マウント C

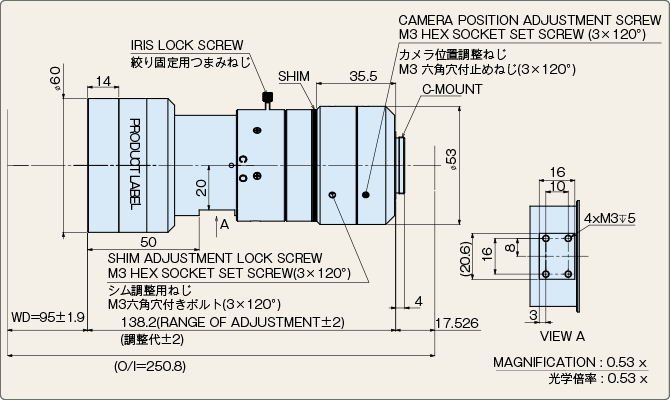

外観図:MTL-3518C-053
