LED照明 LEDコントローラー

LED照明

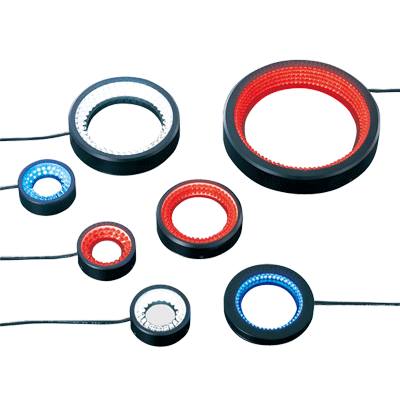

MLRL-CR48

▪ 360°の浅い角度からの照明により光沢のあるワークでも映りこみがなく、浅い凹凸(エンボス等)・キズなどに最適な照明です&.

▪ MLRL-CR(G,B,W)46/109は出射角度0°から照明します. MLRL-CR(G,B,W)100-HFは半円形の照明です


MLRL-CR48
ダウンロード 図面 data (PDF)ダウンロード図面 data (STEP)ダウンロード
用途

• BGAの半田ボール位置・形状・面積検査
• レーザー刻印読み取り
• ウエハ、ガラス基板のキズ・汚れ等検査
• その他エッジ抽出の検査等

型式説明


仕様比較
  • 項目
  • MLRL-CR48
  • 発光色
  • 赤
  • 最大定格電流（A）
  • 0.3
  • リング内径（mm）
  • φ48
  • リング外径（mm）
  • φ74
  • 出射角度（°）
  • 30
  • 質量（g）
  • 65
  • 固定用ねじ
  • -
  • CompaVis相当品
  • CV-RLA-74X48-30R
  • 備考
  • -
外観図：MLRL-CR48
照射構造
配光特性
撮像例
MLRL-CW100

MLRL-CW68

携帯電話のタッチキー部分   CD内部の傷
