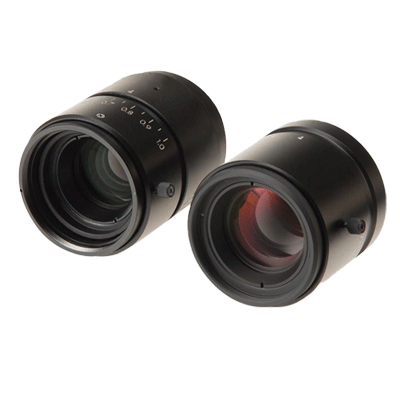

ML-F80C-0205
▪ 倍率0.2x ～0.5xに対応可能　※接写鏡筒にて対応
▪ RGB色補正された光学デザイン
▪ 最大対応素子サイズ　82mmまで
3ライン方式カラー素子に対応してRGB色補正されたラインカメラ用レンズです。フォーカルディスタンスを調整して倍率を変更させることで、フォーカス機構をなくして、高いコストパフォーマンスを実現しました。

ダウンロードデータシート図面 data (PDF)ダウンロード

用途

: 液晶ガラス検査

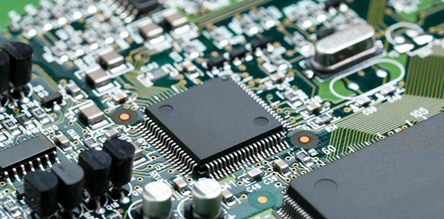

: 基板検査

: 印刷物検査

仕様

項目
ML-F80C-0205

焦点距離（mm）
84.55

倍率
0.2-0.5

WD (mm)
476.8-223.2

Fno
4.0-22

光学ディストーション(%)
0.2

Weight (g)
186

イメージフォーマット(mm)
82

マウント
M39 x 1

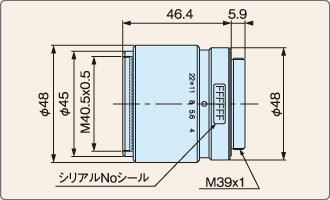

外観図：ML-F80C-0205

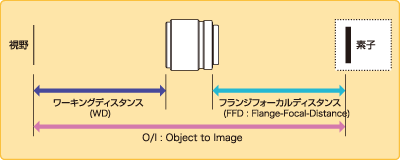

倍率の応用範囲

倍率変更時の諸仕様

倍率
WD(mm)
視野※ φ (mm)
O/l (mm)
FFD (mm)

× 0.20
476.8
410.0
601.75
78.6

× 0.25
392.3
328.0
521.42
82.8

× 0.30
335.9
273.3
469.28
87.0

× 0.35
295.6
234.3
433.25
91.2

× 0.40
265.4
205.0
407.27
95.5

× 0.45
242.0
182.2
388.02
99.7

× 0.50
223.2
164.0
373.45
103.9

*視野は82mm素子使用時
