MTI-65-CW-070

テレセントリック両側テレセントリック・照明マクロ・CCTV Line scan

両側テレセントリック・照明

MTI-65-CW-070
▪ 高性能平行光バックライト
▪ 65mmの有効発光径
▪ 緑色と白色の2色展開
▪ シルエット検査用の大型テレセントリック照明レンズです。MTI-65は、MTL-65との組合せで、最適な平行光を照射するテレセントリックバックライト照明です。

ダウンロード データシー図面 data (PDF)ダウンロード図面 data (STEP)ダウンロード

用途

: 電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査

: 高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等

仕様

項目
MTI-65-CW-070

発光色
白

照射エリア(Φmm)
65

WD(mm)
140

CG:ドミナント波長(nm)
CW:色温度(K)
4500～10000

ビームアングル(deg)
0～0.60

鏡筒長(mm)*1
177

前側外径(Φmm)
86

質量(kg)
0.76

最大定格電流(mA)
700

消費電力(W)
3

LED の最大定格電流は700mA、消費電力は3W、推奨コントローラはMLEP-B070W Series となります
発光色　青、赤は受注生産
定電圧駆動タイプもご用意できます
*1 鏡筒長はLED照明ユニットを含む数値であり、使用LEDにより、別途最大2.5mmの調整しろがあります

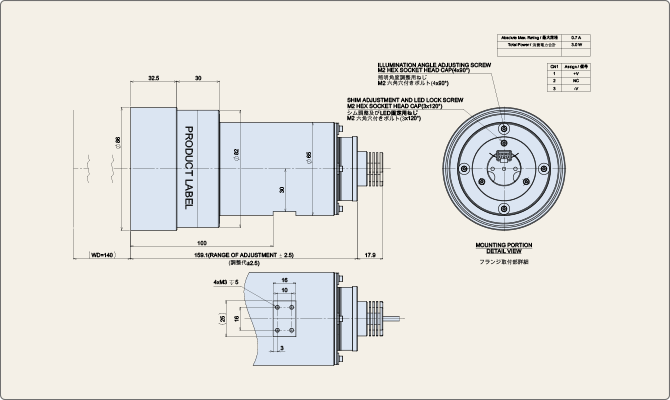

外観図：MTI-65-CW-070

分光特性
