両側テレセントリック・照明

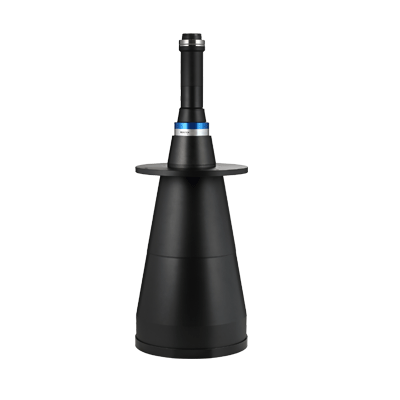

MTL-10035P-035

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。

MTL-10035P-035
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-10035P-035
最大IF(mm) 35
視野タイプ(Φmm) 100
倍率(x) 0.351
WD(mm) 220
視野 2/3型 H 8.8 25
V 6.6 19
D 11 31
1.1型 H 14.1 40
V 10.3 29
D 18.1 52
4/3型 H 13.1 52
V 13.6 39
D 22.6 64
35mm H 23 66
V 23 66
D 32.6 93
光学仕様 有効Fno 9.2
光学ディストーション (%) 0.02
テレセントリシティ (deg.) 0.03
解像力 (μm) 16.6
被写界深度 (mm) 6.0
外観仕様 前側外径 (Φmm) 125
鏡筒長 (mm) 411.1
質量 (kg) 2.39
マウント P

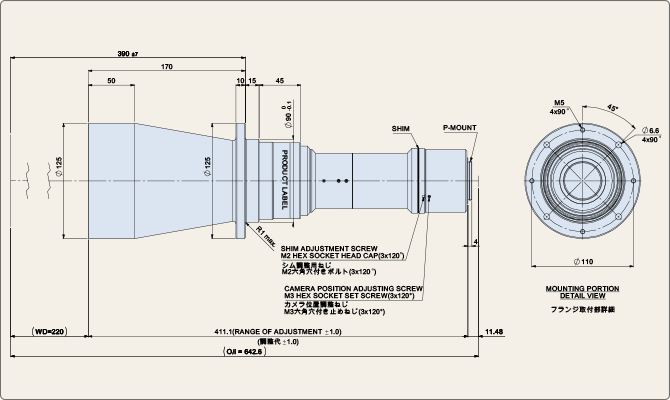

外観図:MTL-10035P-035
