両側テレセントリック・照明

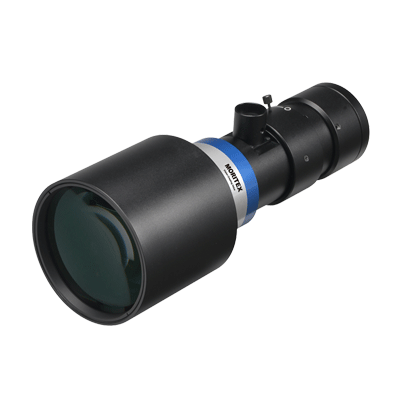

MTL-8035P-044

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。
MTL-8035P-044
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-8035P-044
最大IF(mm) 35
視野タイプ(Φmm) 80
倍率(x) 0.433
WD(mm) 165
視野 2/3型 H 8.8 20
V 6.6 15
D 11 25
1.1型 H 14.1 33
V 10.3 24
D 18.1 42
4/3型 H 13.1 42
V 13.6 31
D 22.6 52
35mm H 23 53
V 23 53
D 32.6 75
光学仕様 有効Fno 9.2
光学ディストーション (%) -0.03
テレセントリシティ (deg.) 0.03
解像力 (μm) 13.5
被写界深度 (mm) 3.9
外観仕様 前側外径 (Φmm) 104
鏡筒長 (mm) 355.8
質量 (kg) 1.68
マウント P

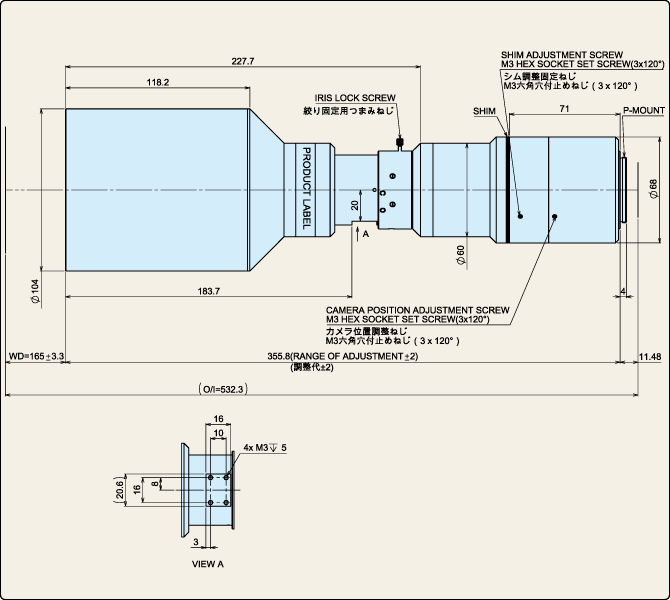

外観図:MTL-8035P-044
