両側テレセントリック・照明

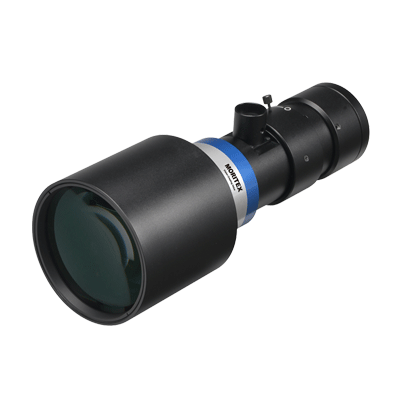

MTL-4535P-078

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。
MTL-4535P-078
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-4535P-078
最大IF(mm) 35
視野タイプ(Φmm) 45
倍率(x) 0.776
WD(mm) 110
視野 2/3型 H 8.8 11
V 6.6 9
D 11 14
1.1型 H 14.1 18
V 10.3 13
D 18.1 23
4/3型 H 13.1 23
V 13.6 18
D 22.6 29
35mm H 23 30
V 23 30
D 32.6 42
光学仕様 有効Fno 9.2
光学ディストーション (%) -0.04
テレセントリシティ (deg.) 0.05
解像力 (μm) 7.5
被写界深度 (mm) 1.2
外観仕様 前側外径 (Φmm) 71
鏡筒長 (mm) 247.0
質量 (kg) 1.04
マウント P

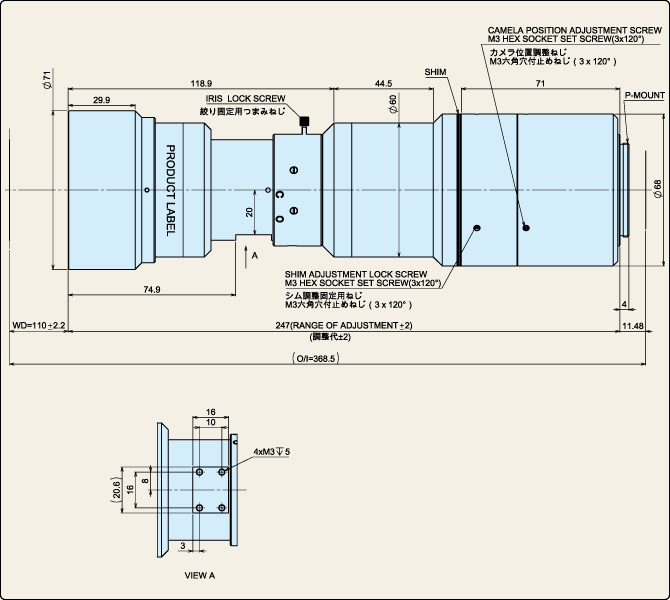

外観図:MTL-4535P-078
