両側テレセントリック・照明

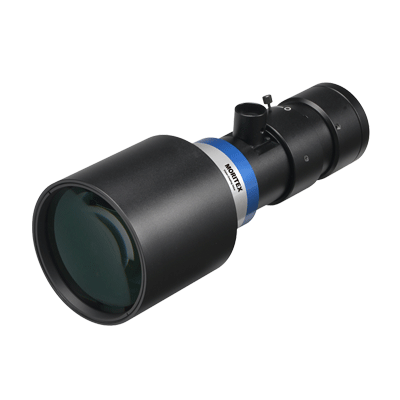

MTL-3535P-100

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。

MTL-3535P-100
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-3535P-100
最大IF(mm) 35
視野タイプ(Φmm) 35
倍率(x) 0.999
WD(mm) 95
視野 2/3型 H 8.8 9
V 6.6 7
D 11 11
1.1型 H 14.1 14
V 10.3 10
D 18.1 18
4/3型 H 13.1 18
V 13.6 14
D 22.6 23
35mm H 23 23
V 23 23
D 32.6 33
光学仕様 有効Fno 9.2
光学ディストーション (%) -0.03
テレセントリシティ (deg.) 0.04
解像力 (μm) 5.8
被写界深度 (mm) 0.7
外観仕様 前側外径 (Φmm) 60
鏡筒長 (mm) 222.0
質量 (kg) 0.86
マウント P

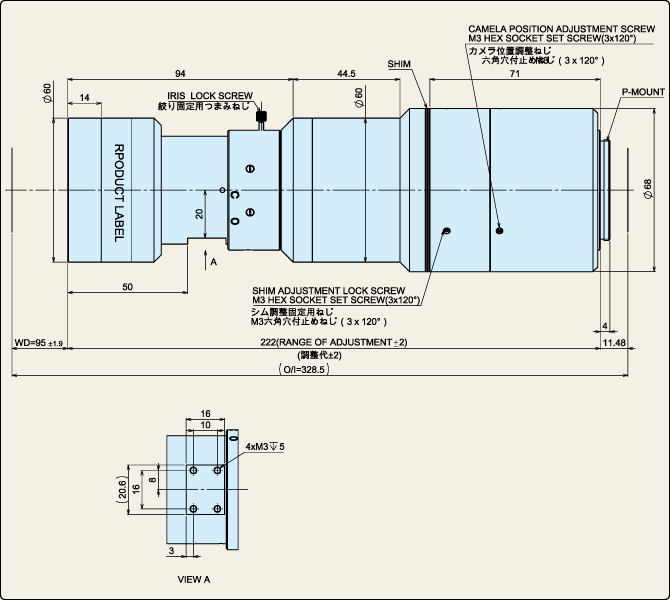

外観図:MTL-3535P-100
