両側テレセントリック・照明

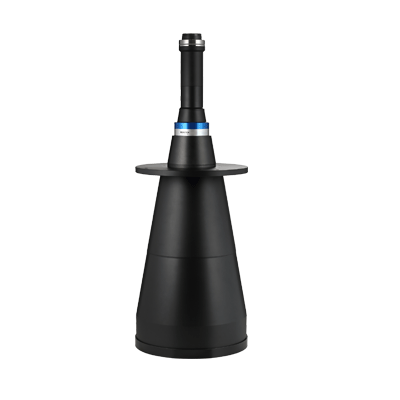

MTL-19523P-012

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。


MTL-19523P-012
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-19523P-012
最大IF(mm) 23
視野タイプ(Φmm) 195
倍率(x) 0.118
WD(mm) 365
視野 1/2型 H 6.4 54
V 4.8 41
D 8 68
2/3型 H 8.8 75
V 6.6 56
D 11.0 93
1.1型 H 14.1 120
V 10.3 88
D 18.1 149
4/3型 H 18.1 156
V 13.6 117
D 90 195
光学仕様 有効 Fno 8.0
光学ディストーション (%) -0.04
テレセントリシティ (deg.) 0.04
解像力 (μm) 43.1
被写界深度 (mm) 46.1
外観仕様 前側外径 (Φmm) 230
鏡筒長 (mm) 562.6
質量 (kg) 8.24
マウント P

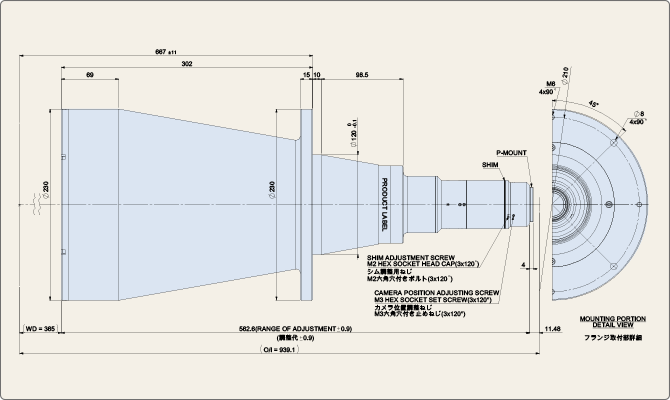

外観図:MTL-19523P-012
