両側テレセントリック・照明

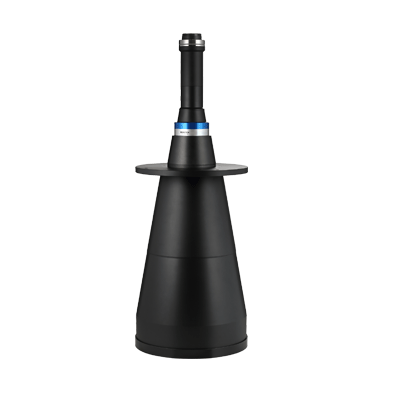

MTL-12023P-019

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。


MTL-12023P-019
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-12023P-019
最大IF(mm) 23
視野タイプ(Φmm) 120
倍率(x) 0.192
WD(mm) 255
視野 1/2型 H 6.4 33
V 4.8 25
D 8 42
2/3型 H 8.8 46
V 6.6 34
D 11.0 57
1.1型 H 14.1 74
V 10.3 54
D 18.1 91
4/3型 H 18.1 96
V 13.6 72
D 90 120
光学仕様 有効Fno 8.0
光学ディストーション (%) 0.03
テレセントリシティ (deg.) 0.04
解像力 (μm) 26.5
被写界深度 (mm) 17.4
外観仕様 前側外径 (Φmm) 160
鏡筒長 (mm) 373.7
質量 (kg) 3.49
マウント P

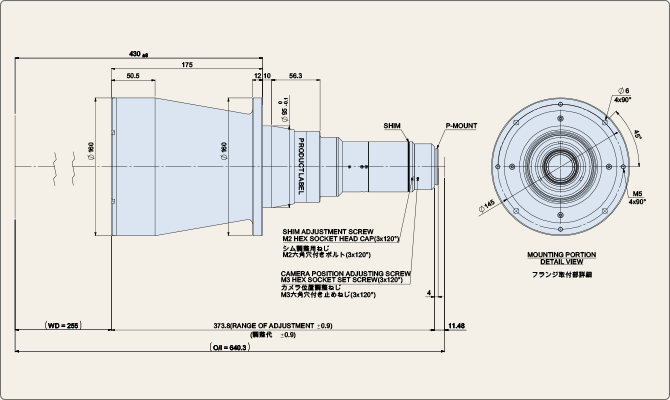

外観図:MTL-12023P-019
