両側テレセントリック・照明

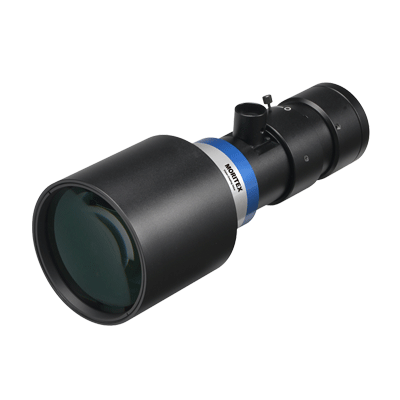

MTL-3523P-066

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。
MTL-3523P-066
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-3523P-066
最大IF(mm) 23
視野タイプ(Φmm) 35
倍率(x) 0.655
WD(mm) 95
視野 1/2型 H 6.4 10
V 4.8 7
D 8 12
2/3型 H 8.8 13
V 6.6 10
D 11.0 17
1.1型 H 14.1 22
V 10.3 16
D 18.1 27
4/3型 H 18.1 28
V 13.6 21
D 22.6 35
光学仕様 有効 Fno 8.0
光学ディストーション (%) -0.03
テレセントリシティ (deg.) 0.05
解像力 (μm) 7.7
被写界深度 (mm) 15
外観仕様 前側外径 (Φmm) 60
鏡筒長 (mm) 164.3
質量 (kg) 0.55
マウント P

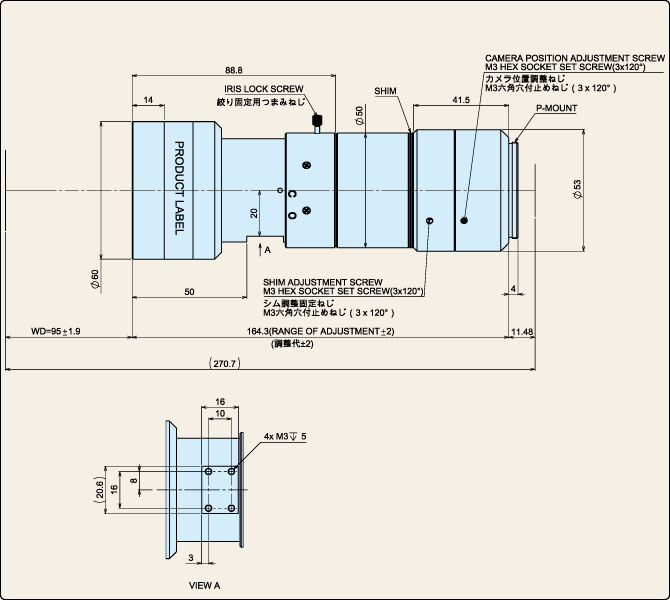

外観図:MTL-3523P-066
