両側テレセントリック・照明

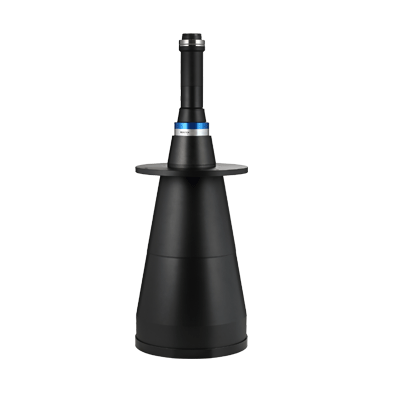

MTL-26518C-007

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。


MTL-26518C-007
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-26518C-007
最大IF(mm) 18.5
視野タイプ(Φmm) 265
倍率(x) 0.070
WD(mm) 540
視野 1/2型 H 6.4 92
V 4.8 69
D 8 115
1/1.8型 H 7.1 102
V 5.3 76
D 8.9 128
2/3型 H 8.8 126
V 6.6 95
D 11 158
1.1型 H 14.1 203
V 45 149
D 18.1 251
光学仕様 有効 Fno 8.0
光学ディストーション (%) 0.03
テレセントリシティ (deg.) 0.05
解像力 (μm) 72.9
被写界深度 (mm) 132.1
外観仕様 前側外径 (Φmm) 300
鏡筒長 (mm) 720.6
質量 (kg) 15.5
マウント C

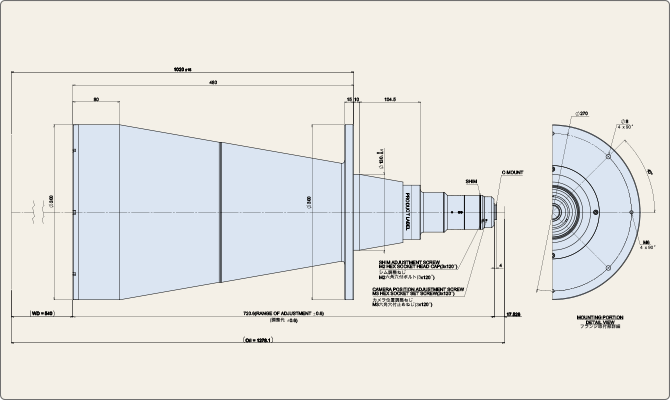

外観図:MTL-26518C-007
