両側テレセントリック・照明

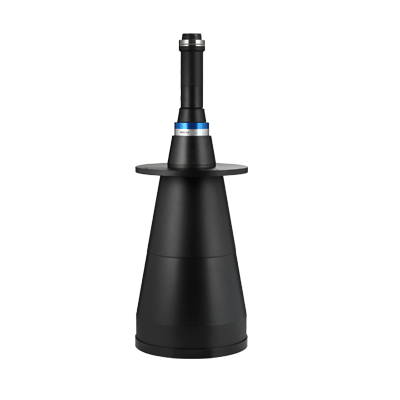

MTL-19518C-009

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。


MTL-19518C-009
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-19518C-009
最大IF(mm) 18.5
視野タイプ(Φmm) 195
倍率(x) 0.095
WD(mm) 365
視野 1/2型 H 6.4 67
V 4.8 51
D 8 84
1/1.8型 H 7.1 75
V 5.3 56
D 8.9 94
2/3型 H 8.8 93
V 6.6 70
D 11 116
1.1型 H 14.1 149
V 45 109
D 18.1 185
光学仕様 有効 Fno 8.0
光学ディストーション (%) -0.04
テレセントリシティ (deg.) 0.04
解像力 (μm) 53.6
被写界深度 (mm) 71.3
外観仕様 前側外径 (Φmm) 230
鏡筒長 (mm) 536.6
質量 (kg) 8.17
マウント C

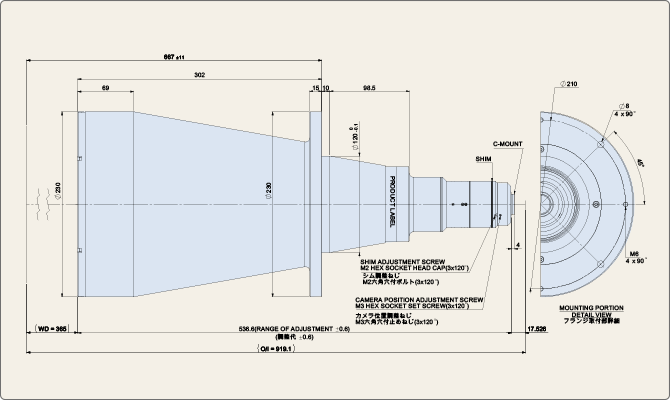

外観図:MTL-19518C-009
