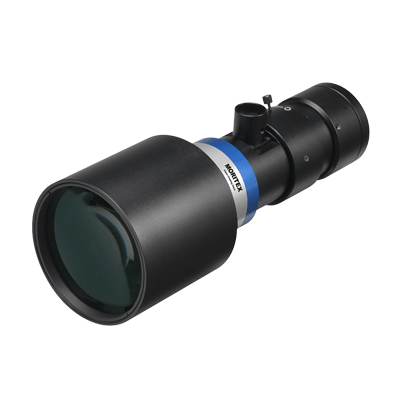

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。
項目 | MTL-9018C-021 | |||
---|---|---|---|---|
最大IF(mm) | 18.5 | |||
視野タイプ(Φmm) | 90 | |||
倍率(x) | 0.206 | |||
WD(mm) | 120 | |||
視野 | 1/2型 | H | 6.4 | 31 |
V | 4.8 | 29 | ||
D | 8 | 39 | ||
1/1.8型 | H | 7.1 | 36 | |
V | 5.3 | 25 | ||
D | 8.9 | 43 | ||
2/3型 | H | 8.8 | 43 | |
V | 6.6 | 32 | ||
D | 11 | 53 | ||
1.1型 | H | 14.1 | 69 | |
V | 45 | 50 | ||
D | 18.1 | 85 | ||
光学仕様 | 有効 Fno | 8.0 | ||
光学ディストーション | (%) | 0.02 | ||
テレセントリシティ | (deg.) | 0.03 | ||
解像力 | (μm) | 24.7 | ||
被写界深度 | (mm) | 15.2 | ||

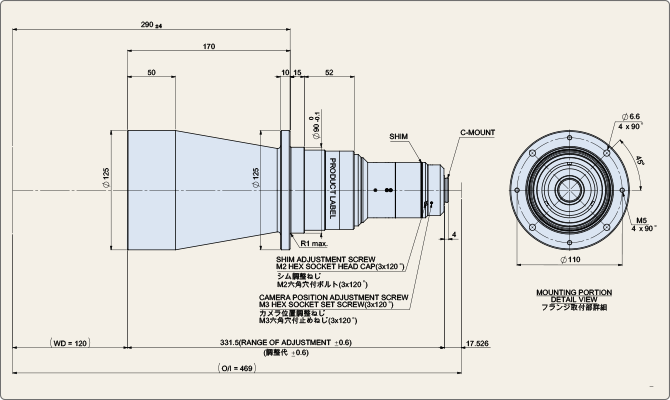

外観仕様 | 前側外径 | (Φmm) | 125 | |
鏡筒長 | (mm) | 331.5 | ||
質量 | (kg) | 2.07 | ||
マウント | C |
