両側テレセントリック・照明

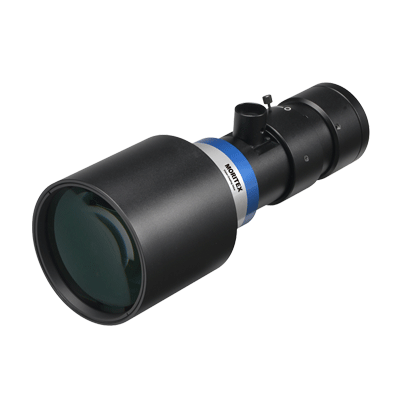

MTL-5518C-034

▪ 両側テレセントリックレンズ

▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付
▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。


MTL-5518C-034
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-5518C-034
最大IF(mm) 18.5
視野タイプ(Φmm) 55
倍率(x) 0.335
WD(mm) 135
視野 1/2型 H 6.4 19
V 4 14
D 8 24
1/1.8型 H 7.1 21
V 5.3 16
D 8.9 27
2/3型 H 8.8 26
V 6.6 20
D 11 33
1.1型 H 14.1 42
V 10.3 31
D 18.1 52
光学仕様 有効 Fno 8.0
光学ディストーション (%) -0.03
テレセントリシティ (deg.) 0.04
解像力 (μm) 15.2
被写界深度 (mm) 5.7
外観仕様 前側外径 (Φmm) 78
鏡筒長 (mm) 198.1
質量 (kg) 0.79
マウント C

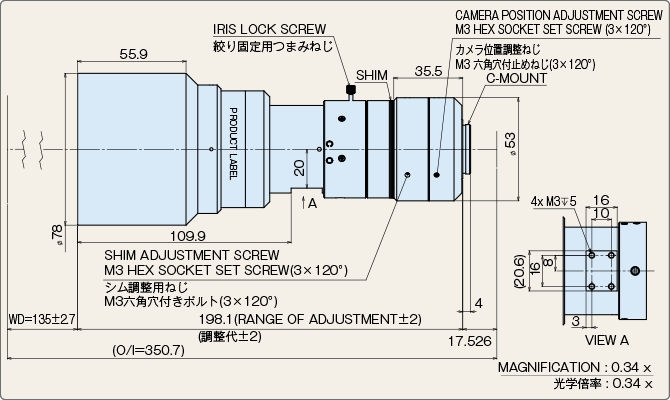

外観図:MTL-5518C-034
