両側テレセントリック・照明

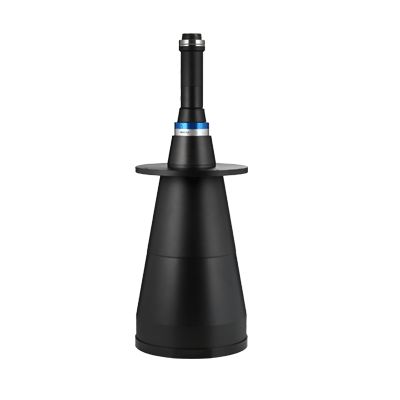

MTL-24011C-005

▪ 両側テレセントリックレンズ
▪ 高分解能デザイン 3.5μm/pixel センサーに対応
▪ 検査データを全数添付

▪ MTLシリーズは、最新の光学デザインにより、視野の中心から周辺、そして深度内において、高解像で、かつできる限り歪みをなくした両側テレセントリックレンズシリーズです。




MTL-24011C-005
用途
電子部品関連
スマートフォン部品検査、スマートフォン組立検査、最終外観検査
高精度部品の計測・検査
自動車部品: カムシャフト、エンジン、触媒等
型式説明
仕様
項目 MTL-24011C-005
最大IF(mm) 11
視野タイプ(Φmm) 240
倍率(x) 0.046
WD(mm) 375
視野 1/3型 H 4.8 105
V 3.6 78
D 6 131
1/2型 H 6.4 140
V 4.8 105
D 8 174
1/1.8型 H 7.1 155
V 5.3 116
D 8.9 194
2/3型 H 8.8 192
V 6.6 144
D 11 240
光学仕様 有効 Fno 8.0
光学ディストーション (%) 0.04
テレセントリシティ (deg.) 0.05
解像力 (μm) 111.3
被写界深度 (mm) 305.9
外観仕様 前側外径 (Φmm) 300
鏡筒長 (mm) 654.6
質量 (kg) 15.2
マウント C

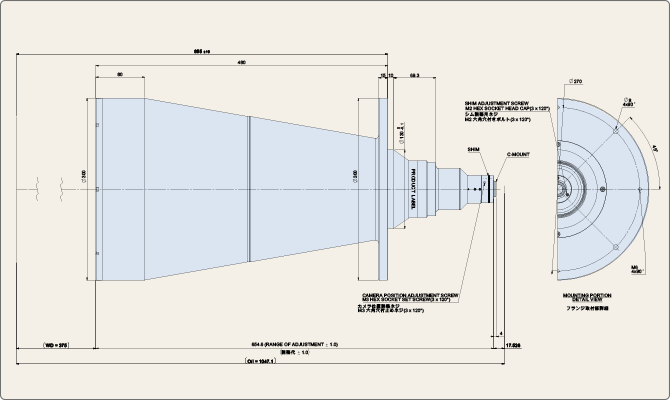

外観図:MTL-24011C-005
