マクロ・CCTV

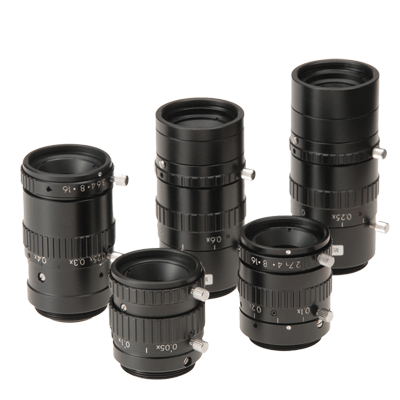

ML-MC50HR

▪ 耐振動構造5Gまで対応
▪ 倍率0.05x~1.72x(接写リングを使用時)の5機種ラインナップ
▪ 接写リングを使用して倍率・WDを簡単に可変可能
▪ ディストーションレス
▪ 最大イメージフォーマット:φ12.8mm
ML-MC50HR
用途
外観検査
アライメント
光学文字認識
仕様
  • 項目
  • ML-MC50HR
  • 焦点距離(mm)
  • 50
  • 倍率
  • 0.5~0.8
  • O/I (mm)
  • 228.4 - 205.5
  • WD (mm)
  • 149.1 - 111.1
  • 有効Fno
  • 3~16
  • TV Distortion (%)
  • 0.07以下
  • イメージフォーマット (mm)
  • 12.8
  • 質量(g)
  • 95

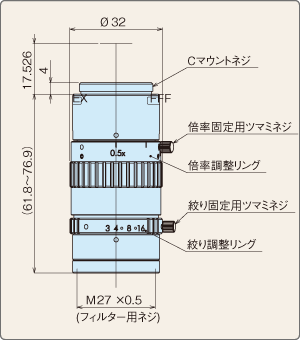

外観図:ML-MC50HR

接写リングをつけた時の視野、WD、倍率表



接写
リング
(mm)

ML-MC25HR
視野(縦×横)
視野(縦×横)
視野(縦×横)
WD
倍率
2/3"
1/2"
1/3"
(mm)

0
8.2 × 11.0
6.0 × 8.0
4.5 × 6.0
111
×0.80
13.2 × 17.6
9.6 × 12.8
7.2 × 9.6
149
×0.50
0.5
8.1 × 10.9
5.9 × 7.9
4.4 × 5.9
110 ×0.81
12.9 × 17.3
9.4 × 12.6
7.1 × 9.4
147 ×0.51
1 8.1 × 10.7
5.9 × 7.8
4.4 × 5.9
110 ×0.82
12.7 × 16.9
9.2 × 12.3
6.9 × 9.2
145 ×0.52
1.5
8.0 × 10.6
5.8 × 7.7
4.3 × 5.8
109 ×0.83
12.5 × 16.6
9.1 × 12.1
6.8 × 9.1
143 ×0.53
2
7.9 × 10.5
5.7 × 7.6
4.3 × 5.7
108 ×0.84
12.2 × 16.3
8.9 × 11.9
6.7 × 8.9
142 ×0.54
5
7.3 × 9.8
5.3 × 7.1
4.0 × 5.3
104 ×0.90
11.0 × 14.7
8.0 × 10.7
6.0 × 8.0
132
×0.60
10
6.6 × 8.8
4.8 × 6.4
3.6 × 4.8
99 ×1.00
9.5 × 12.6
6.9 × 9.2
5.2 × 6.9
120 ×0.70
15
6.0 × 8.0
4.4 × 5.8
3.3 × 4.4
94 ×1.10
8.3 × 11.0
6.0 × 8.0
4.5 × 6.0
111 ×0.80
20
5.5 × 7.4
4.0 × 5.4
3.0 × 4.0
90 ×1.20
7.4 × 9.8
5.4 × 7.1
4.0 × 5.4
104 ×0.90
25
5.1 × 6.8
3.7 × 4.9
2.8 × 3.7
99 ×1.29
6.6 × 8.9
4.8 × 6.4
3.6 × 4.8
84 ×0.99
30
4.7 × 6.3
3.4 × 4.6
2.6 × 3.4
84 ×1.39
6.0 × 8.0
4.4 × 5.9
3.3 × 4.4
94 ×1.09
35
4.4 × 5.9
3.2 × 4.3
2.4 × 3.2
82 ×1.49
5.5 × 7.4
4.0 × 5.4
3.0 × 4.0
90 ×1.19

・記載値は計算値のため実測と異なることがあります。あくまで目安としてお考えください。
・製品精度保証については、単体でご使用いただいた時のみの保証とさせていただいております。接写リング等組合せて 使用した場合、レンズ諸公差が拡大されることにより、WD・ディストーション・画像劣化等の現象に個体差が生じることが予想されますので、ご使用の際はご注意下さい。
