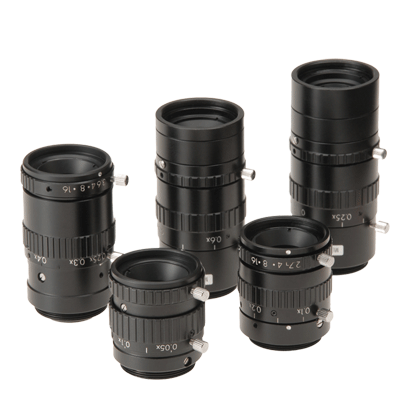

ML-MC35HR

ダウンロードデータシー図面 data (PDF)ダウンロード図面 data (STEP)ダウンロード

用途

: 外観検査

: アライメント

: 光学文字認識

仕様

項目
ML-MC35HR

焦点距離(mm)
35

倍率
0.25～0.7

O/I (mm)
211.3 - 137.9

WD (mm)
139.8 - 51

有効Fno
3.6 - 16

TVDist(%)
0.05以下

イメージフォーマット (mm)
12.8

質量（g）
73

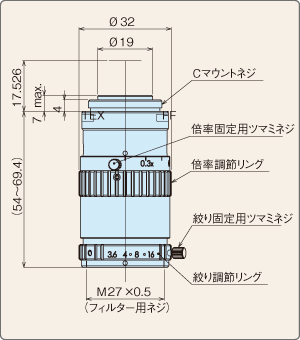

外観図：ML-MC35HR

接写リングをつけた時の視野、WD、倍率表

接写リング (mm)	ML-MC25HR
	視野（縦×横）	視野（縦×横）	視野（縦×横）	WD	倍率
	2/3"	1/2"	1/3"	(mm)
0	9.4 × 12.6	6.9 × 9.1	5.1 × 6.9	54	×0.70
0	26.4 × 35.2	19.2 × 25.6	14.4 × 19.2	143	×0.25
0.5	9.2 × 12.3	6.7 × 9.0	5.0 × 6.7	53	×0.71
0.5	25.0 × 33.3	18.1 × 24.2	13.6 × 18.1	135	×0.26
1	9.1 × 12.1	6.6 × 8.8	4.9 × 6.6	52	×0.73
1	23.7 × 31.5	17.2 × 22.9	12.9 × 17.2	128	×0.28
1.5	8.9 × 11.8	6.5 × 8.6	4.8 × 6.5	51	×0.74
1.5	22.5 × 30.0	16.4 × 21.8	12.3 × 16.4	122	×0.29
2	8.7 × 11.6	6.3 × 8.4	4.7 × 6.3	50	×0.76
2	21.4 × 28.6	15.6 × 20.8	11.7 × 15.6	117	×0.31
5	7.8 × 10.4	5.7 × 7.6	4.3 × 5.7	46	×0.84
5	16.7 × 22.3	12.2 × 16.2	9.1 × 12.2	92	×0.39
10	6.7 × 8.9	4.8 × 6.5	3.6 × 4.8	40	×0.99
10	12.2 × 16.3	8.9 × 11.9	6.7 × 8.9	69	×0.54
15	5.8 × 7.8	4.2 × 5.6	3.2 × 4.2	35	×1.13
15	9.6 × 12.9	7.0 × 9.3	5.3 × 7.0	55	×0.68
20	5.2 × 6.9	3.8 × 5.0	2.8 × 3.8	32	×1.28
20	8.0 × 10.6	5.8 × 7.7	4.3 × 5.8	46	×0.83

・記載値は計算値のため実測と異なることがあります。あくまで目安としてお考えください。
・製品精度保証については、単体でご使用いただいた時のみの保証とさせていただいております。接写リング等組合せて　使用した場合、レンズ諸公差が拡大されることにより、WD・ディストーション・画像劣化等の現象に個体差が生じることが予想されますので、ご使用の際はご注意下さい。
