テレセントリック

ML-Z07545HRD

▪ 高解像力テレセントリックズームレンズ
▪ WD=70.9mm±2.1
▪ フォーカス調整機能内蔵（WDを±3mmまで可変）
▪ テレセントリック光学設計された高性能ズームレンズにHigh Resolutionタイプをラインナップ
▪ 幅広いズーム域・ロングWDに加え、全視野をカバーする同軸落射照明により、あらゆるワーク認識に対応可能です
▪ 6種類の専用プロクサーレンズにより、倍率・WDを変更することができます。
ML-Z07545HRD
ダウンロードデータシー図面 data (PDF)ダウンロード
用途
アライメント

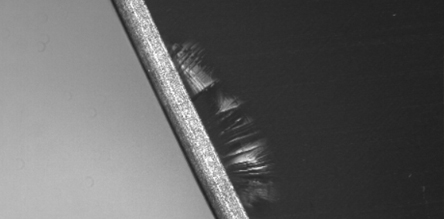

外観検査
寸法計測


仕様
  • 項目
  • ML-Z07545HRD
  • 倍率
  • 0.75～4.5
  • WD
  • 70.9mm±2.1
  • 物像間距離(O/I) (mm)
  • 303.9
  • 分解能(µm)
  • 4
  • 被写界深度(mm)
  • 0.2
  • NA
  • 0.08
  • 有効Fno
  • 12
  • TVDist
  • 0.01
  • 使用波長(nm)
  • 400～700
  • 質量（g）
  • 650
  • 適合カメラサイズ
  • 1/2型以下
  • マウント
  • Cマウント
  • 光学倍率
  • 2
  • フォーカス
  • ±3mm

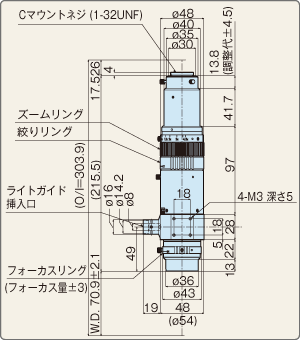

外観図：ML-Z07545HRD
プロクサーレンズ（オプション）
  • 型式
  • フォーカス位置
  • 倍率（低倍～高倍）
  • WD
  • 同軸光源
  • None
  • Near
  • 0.75x-4.53x
  • 74mm
  • -
  • None
  • Middle
  • 0.75x-4.53x
  • 77mm
  • -
  • None
  • Far
  • 0.75x-4.53x
  • 80mm
  • -
  • ML-Z03HR
  • Near
  • 0.25x-1.52x
  • 140mm
  • 同軸光源は全視野を覆いません
  • ML-Z03HR
  • Middle
  • 0.23x-1.36x
  • 200mm
  • 同軸光源は全視野を覆いません
  • ML-Z03HR
  • Far
  • 0.20x-1.21x
  • 237mm
  • 同軸光源は全視野を覆いません
