テレセントリック

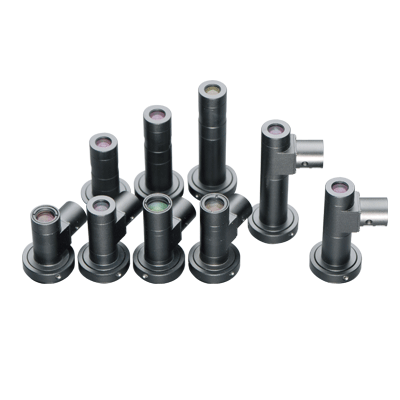

MML1-ST300D

▪ スーパーロングWD
▪ 長深度設計
▪ 可変絞り付き
WD=300mmシリーズは、MML-STシリーズの光学性能を持ちつつ光学倍率1~4倍で長作動距離を実現しました。なおかつ可変絞りも付いて使いやすさを高めました。




MML1-ST300D
用途
部品認識
寸法計測


型式説明


仕様
  • 項目
  • MML1-ST300D
  • 同軸照明
  • O
  • 倍率
  • 1
  • WD (mm)
  • 305
  • 分解能 (µm)
  • 15~27
  • 被写界深度 (mm)
  • 1.8~2.6
  • NA
  • 0.022~0.016
  • 有効Fno
  • 22.7~32
  • TVDist(%)
  • 0.05
  • O/I
  • 523.5
  • 鏡筒長
  • 201
  • 外径 φ
  • 27
  • 質量
  • 150
  • 最大適合CCD
  • 1/2
  • マウント
  • Cマウント
  • タイプ
  • ビス


  • 項目
  • SOD-1.5X 高性能リヤコンバーター 接続時の仕様
  • 同軸照明
  • O
  • 倍率
  • 1.5
  • WD (mm)
  • 305
  • 分解能 (µm)
  • 15
  • 被写界深度 (mm)
  • 1.21
  • NA
  • 0.022
  • 有効Fno
  • 34.1


  • 項目
  • SOD-2X 高性能リヤコンバーター 接続時の仕様
  • 同軸照明
  • O
  • 倍率
  • 2
  • WD (mm)
  • 305
  • 分解能 (µm)
  • 15
  • 被写界深度 (mm)
  • 0.91
  • NA
  • 0.022
  • 有効Fno
  • 45.4

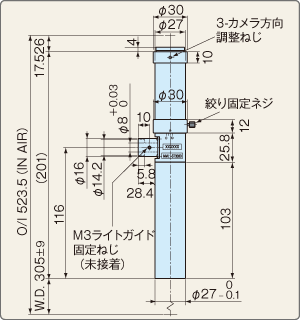

外観図:MML1-ST300D
SOD-1.5X
SOD-2X
