テレセントリック 両側テレセントリック・照明 マクロ・CCTV Line scan

テレセントリック

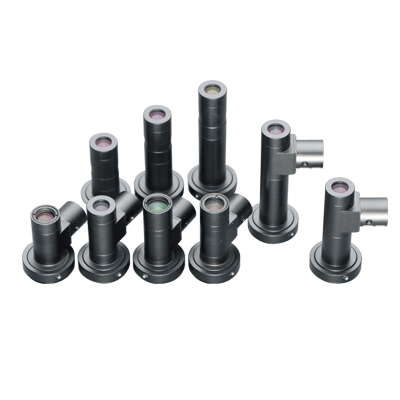

MML1-ST110

▪ 鏡筒径φ16～小型設計
▪ 長深度設計
▪ 画素数:～41万画素　素子サイズ:1/2”以下
MML-STシリーズは、41万画素カメラとの組合せで画像処理を行う際に最高レベルの光学性能を発揮すべく設計を一新しました。なおかつ製造装置搭載用として小型φ16～、長深度設計となっています。
MML1-ST110
ダウンロードデータシー図面 data (PDF)ダウンロード 図面 data (STEP)ダウンロード
用途
部品認識
寸法計測


型式説明


仕様
  • 項目
  • MML1-ST110
  • 同軸照明
  • -
  • 倍率
  • 1
  • WD (mm)
  • 113
  • 分解能 (µm)
  • 14
  • 被写界深度 (mm)
  • 1.67
  • NA
  • 0.024
  • 有効Fno
  • 20.9
  • TVDist(%)
  • 0.05
  • O/I
  • 240.3
  • 鏡筒長
  • 109.8
  • 外径 φ
  • 18
  • 質量（g）
  • 50
  • 最大適合CCD
  • 1/2"
  • マウント
  • Cマウント
  • タイプ
  • φ30リング


  • 項目
  • SOD-1.5X 高性能リヤコンバーター 接続時の仕様
  • 同軸照明
  • -
  • 倍率
  • 1.5
  • WD (mm)
  • 113
  • 分解能 (µm)
  • 14
  • 被写界深度 (mm)
  • 1.11
  • NA
  • 0.024
  • 有効Fno
  • 31.4


  • 項目
  • SOD-2X 高性能リヤコンバーター 接続時の仕様
  • 同軸照明
  • -
  • 倍率
  • 2
  • WD (mm)
  • 113
  • 分解能 (µm)
  • 14
  • 被写界深度 (mm)
  • 0.84
  • NA
  • 0.024
  • 有効Fno
  • 41.8

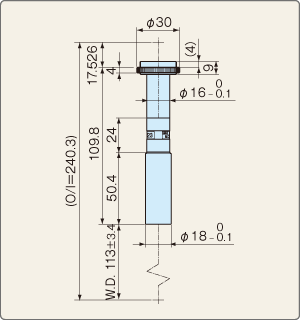

外観図：MML1-ST110
SOD-1.5X
SOD-2X
