显微镜头

SOD-180-27M42-DIC

▪ 無限遠補正対物レンズ用チューブレンズ
▪ 対応対物レンズ：MPLFLN10X 、 MPLFLN5X (Olympus)
▪ 同軸落射照明機構付き
▪ ラージフォーマット（対角26.5mm）対応
SOD-180-27M42-DIC
ダウンロードデータシート図面 data (PDF)ダウンロード 図面 data (STEP)ダウンロード
主な用途
アライメント
部品認識


仕様
  • 型式
  • SOD-180-27M42-DIC
  • 焦点距離
  • 180
  • 有効Fno
  • 15
  • IF (mm)
  • 26.5
  • 対物レンズMPLFLN 10x使用時
  • 倍率 (x)
  • 10
  • NA
  • 0.3
  • WD(mm)
  • 11
  • 分解能 (μm)＊1
  • 1.1
  • 被写界深度(mm)*2
  • 0.006
  • 対物レンズMPLFLN 5x使用時
  • 倍率 (x)
  • 5
  • NA
  • 0.15
  • WD(mm)
  • 20
  • 分解能 (μm)＊1
  • 22
  • 被写界深度(mm)*2
  • 0.026
*1 微分干渉コントラストの影響を無視した時の分解能(@λ=550nm).
*2 被写界深度は、許容錯乱円径φ20umで計算.

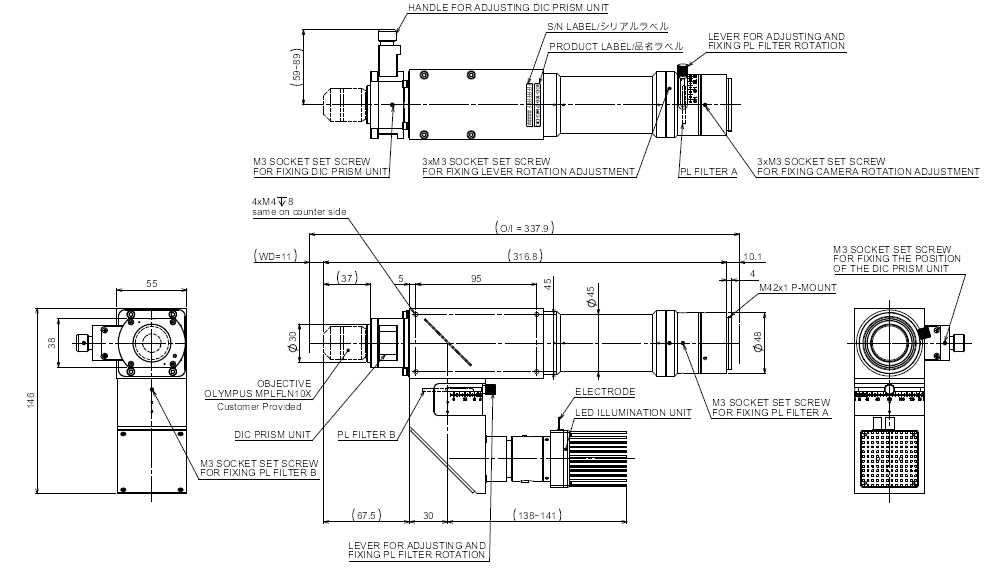

外観図:SOD-180-27M42-DIC
