显微镜头

SOD-200-40M58

▪ 無限遠補正対物レンズ用チューブレンズ
▪ 対応対物レンズ：MOL10-03012HR-38MA
▪ 同軸落射照明機構付き
▪ ラージフォーマット（対角40mm）対応
▪ ディストーションレス
SOD-200-40M58
ダウンロードデータシート図面 data (PDF)ダウンロード 図面 data (STEP)ダウンロード
主な用途
アライメント
部品認識


仕様
  • 型式
  • SOD-200-40M58
  • 焦点距離
  • 200
  • 有効Fno
  • 13.87
  • IF (mm)
  • 40
  • 対物レンズMOL10-03012HR-38MA使用時
  • 焦点距離
  • 21.04
  • 倍率 (x)
  • 10
  • WD(mm)
  • 11.5
  • 分解能 (μm)＊1
  • 1.1
  • 被写界深度(mm)*2
  • 0.007
  • NA
  • 0.3
  • 有効Fno
  • 16.45
  • CCDサイズ (inch)
  • 38
  • マウント
  • M58マウント
*1 微分干渉コントラストの影響を無視した時の分解能(@λ=550nm).
*2 被写界深度は、許容錯乱円径φ20umで計算.

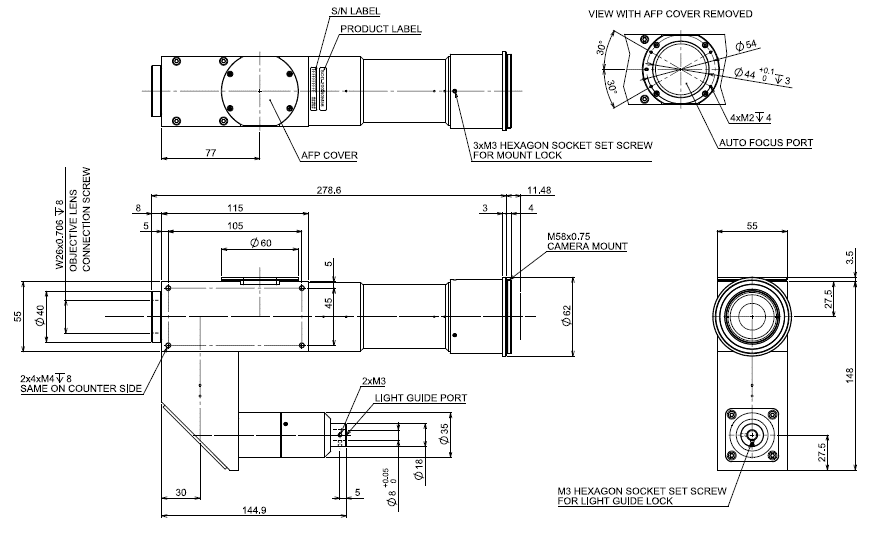

外観図:SOD-200-40M58
