显微镜头

SOD-200-22C-NSWIR

▪ 無限遠補正対物レンズ用チューブレンズ
▪ 対応対物レンズ：Olympus, Mitutoyo
▪ 使用波長域：900~1700nm
▪ 同軸落射照明機構付き
SOD-200-22C-NSWIR
ダウンロードデータシート図面 data (PDF)ダウンロード 図面 data (STEP)ダウンロード
主な用途
アライメント
部品認識


仕様
  • 型式
  • SOD-200-22C-NSWIR
  • 焦点距離
  • 201.73
  • 有効Fno
  • 14.11
  • IF (mm)
  • 22.5
  • 対物レンズMPLFLN 10x使用時
  • 焦点距離
  • 5.78
  • 倍率 (x)
  • 20.17
  • WD(mm)
  • 10
  • 分解能 (μm)＊1
  • 1.3
  • 被写界深度(mm)*2
  • 0.001
  • NA
  • 0.581
  • 有効Fno
  • 14.11
  • CCDサイズ (inch)
  • 4/3"
  • マウント
  • Cマウント
*1 微分干渉コントラストの影響を無視した時の分解能(@λ=550nm).
*2 被写界深度は、許容錯乱円径φ20umで計算.

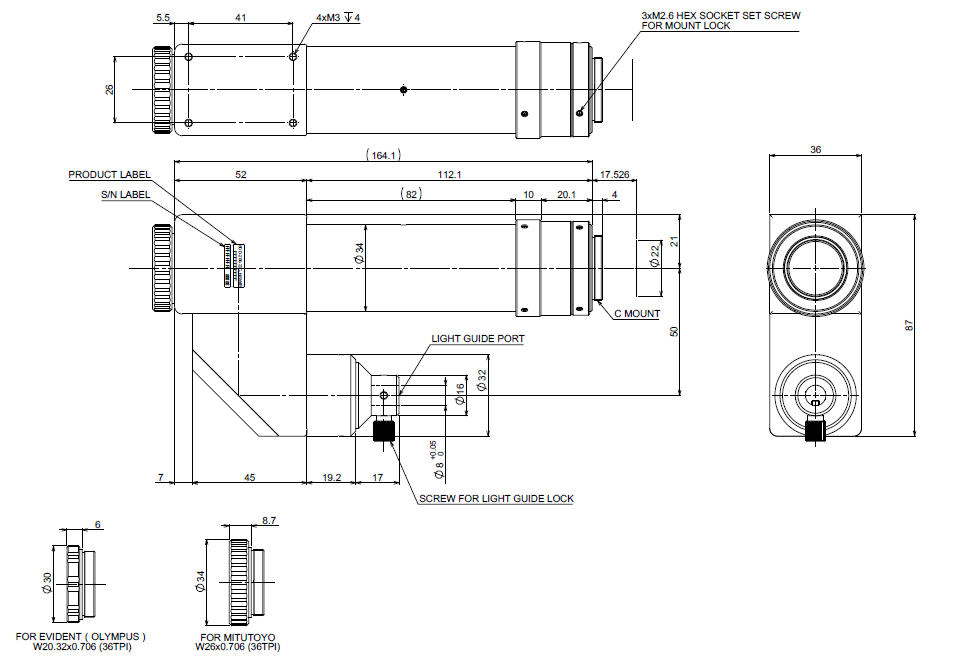

外観図:SOD-200-22C-NSWIR
