MOL10-03012HR-38MA

▪ 高精度半導体ウエハ検査用対物レンズ
▪ 視野数38mm
MOL10-03012HR-38MA
ダウンロードデータシート図面 data (PDF)ダウンロード 図面 data (STEP)ダウンロード
主な用途
高精度半導体ウエハ検査


仕様
  • 型式
  • MOL10-03012HR-38MA
  • 焦点距離
  • 20
  • NA
  • 0.3
  • WD(mm)
  • 11.5
  • 同焦点距離(mm)
  • 120
  • 分解能 (μm)＊1
  • 1.1
  • 視野数 (mm)
  • 38
  • マウント
  • W26
  • SOD-200-40M58使用時
  • 倍率 (x)
  • 10
  • 有効Fno
  • 16.41
  • O/I(mm)
  • 410.1
  • 被写界深度(mm)*2
  • 0.007
  • マウント
  • M58,F,C
*1 微分干渉コントラストの影響を無視した時の分解能(@λ=550nm).
*2 被写界深度は、許容錯乱円径φ20umで計算.

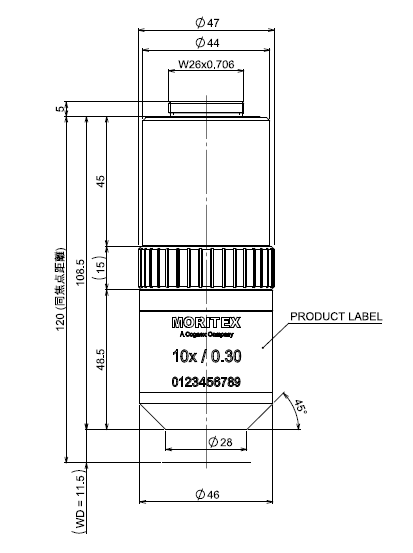

外観図:MOL10-03012HR-38MA
