テレセントリック

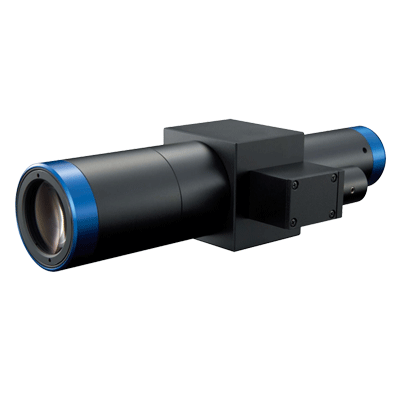

SOD-20X-VI

▪ 対物レンズクラスの高分解能 NA0.35
▪ 脅威のロングWD WD=37.5mm
▪ 長深度設計 可変絞りモデル
▪ ディストーションレス
▪ 同軸落射照明機構付き
▪ コンバータレンズ(別売)で30x、40xの認識が可能

SOD-20X-VI
主な用途
アライメント
部品認識


仕様
  • 型式
  • SOD-20X-VI
  • 倍率
  • 20
  • WD (mm)
  • 37.5
  • 分解能(µm)
  • 1~3
  • 被写界深度(µm)
  • 5.7~26
  • NA
  • 0.35~0.114
  • 有効Fno
  • 28.3-88
  • CCDサイズ(inch)
  • 2/3"
  • マウント
  • Cマウント

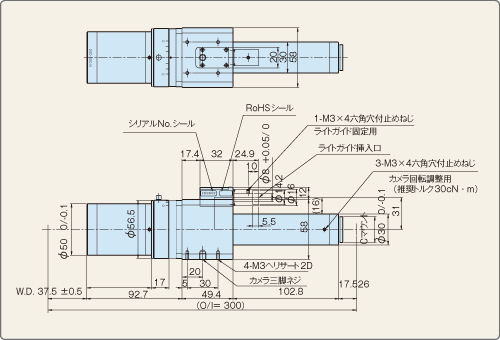

外観図:SOD-20X-VI
アプリケーションサンプル シリコンウェハー
同軸照明でウェハーパターンを、リング照明でキズ・ゴミを認識できます。
ハードディスク読み取りヘッド
大きな段差のあるワークも広いピント幅でカバーできます。
