テレセントリック

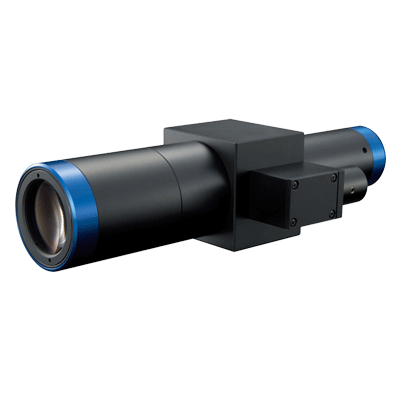

SOD-10X

▪ 光学倍率10倍。高性能リヤコンバーターで15倍、20倍可能
▪ WD=55mmのロングWD
▪ NA=0.23の高分解能
▪ 顕微鏡領域の高倍率・高解像度をマシンビジョンで実現させた業界新提案の高倍率MML
▪ 専用リヤコンバーター使用時で15倍、20倍の拡大観察も可能
▪ 顕微鏡システムを装置に搭載したいというマシンビジョンユーザーの要望を実現させました
SOD-10X
主な用途
アライメント
部品認識



仕様
  • 型式
  • SOD-10X
  • 倍率
  • 10
  • Magnification
  • 10
  • WD(mm)
  • 55.2
  • 分解能(µm)
  • 1.5
  • 被写界深度(µm)
  • 17
  • NA
  • 0.23
  • 有効Fno
  • 22
  • CCDサイズ(inch)
  • 2/3
  • マウント
  • Cマウント

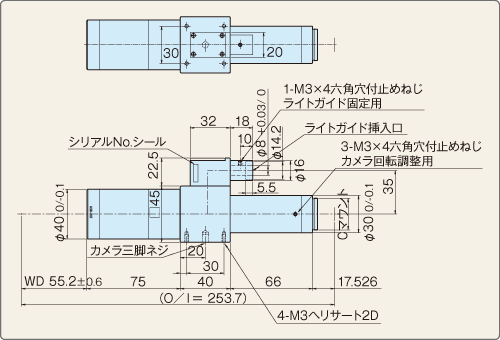

外観図:SOD-10X

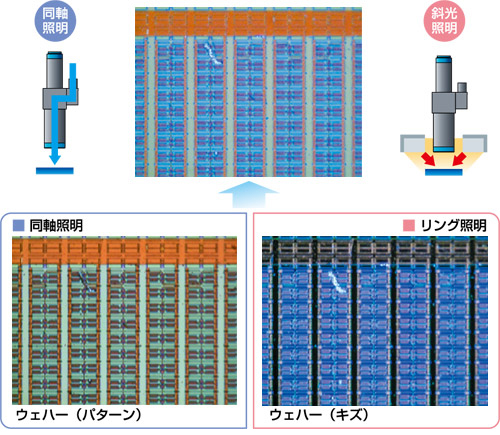

アプリケーションサンプル シリコンウェハー
同軸照明でウェハーパターンを、リング照明でキズ・ゴミを認識できます。

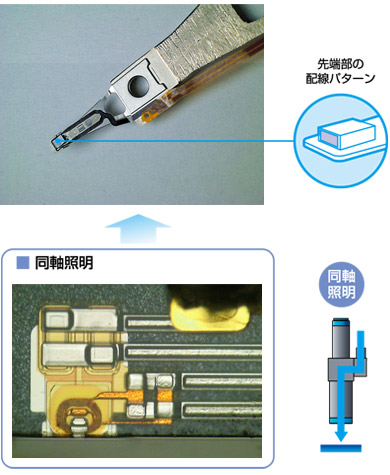

ハードディスク読み取りヘッド
大きな段差のあるワークも広いピント幅でカバーできます。
